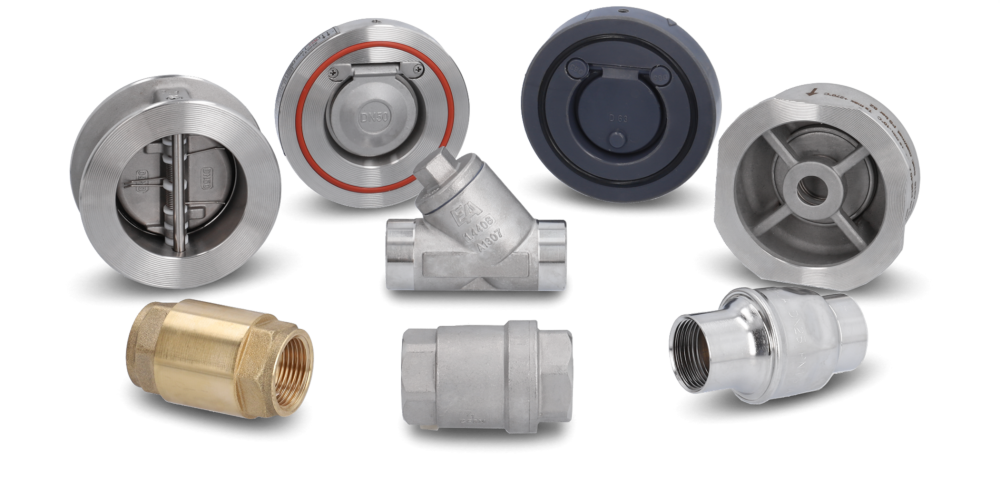

Zuverlässige Rückschlagarmaturen für einen sicheren Anlagenbetrieb
Der kontrollierte Medienfluss bildet das verlässliche Fundament industrieller Anlagen. Unsere Rückschlagarmaturen sichern Ihre Rohrleitungssysteme zuverlässig ab, indem sie den Durchfluss exakt in eine definierte Richtung leiten. Sie verhindern das Leerlaufen von Saugleitungen und schützen Ihre Pumpen vor Trockenlauf. Zudem bewahren sie empfindliche Systemkomponenten vor kritischen Druckstößen. Vertrauen Sie auf verschleißarme Konstruktionen und dauerhafte Dichtheit für eine maximale Funktionssicherheit in Ihrem Prozess.
Wir unterstützen Sie gerne bei der passgenauen Ventilauslegung für Ihre Industrieanwendung. Sprechen Sie direkt mit unserer technischen Fachabteilung.
Verschleißarm, dicht und optimal auf Ihr Medium abgestimmt
Ob in komplexen Dampfkreisläufen, der industriellen Wasseraufbereitung oder bei anspruchsvollen Anwendungen der chemischen Industrie – wir liefern die passgenaue Armatur. Durch hochwertige Werkstoffe dichten unsere Lösungen auch bei aggressiven oder korrosiven Medien absolut sicher ab. Entdecken Sie jetzt unser breites Sortiment an Rückflussverhinderern für Ihre Anlagenplanung.
Automatische Strömungssicherung durch präzise Mechanik
Rückschlagarmaturen arbeiten vollautomatisch und autark, ohne dass externe Antriebsenergie benötigt wird. Der anstehende Mediumdruck öffnet das Absperrorgan im Inneren des Gehäuses zuverlässig. Sobald der Förderstrom stoppt oder sich die Strömungsrichtung umkehrt, drückt sich das Schließelement – unterstützt durch sein Eigengewicht oder eine integrierte Feder – sofort gegen den Ventilsitz. Dies verhindert das Zurückfließen des Mediums effektiv und hält Pumpensysteme stets einsatzbereit. Auf diese Weise schützen Sie Kondensatleitungen in der Verfahrenstechnik souverän vor kritischen Druckspitzen.
Ventil, Klappe, Kugel oder Fußventil – Funktionsweise und Anlagenschutz
Der Schließmechanismus hat direkten Einfluss auf den Druckverlust sowie auf die Eignung für bestimmte Medien. Nutzen Sie diese Unterscheidungsmerkmale für Ihre Planung.

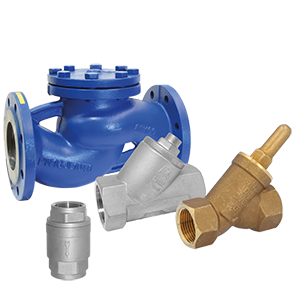

Rückschlagventile
Eine Federbelastung sorgt für ein schnelles und sicheres Schließen der Armatur. Das Medium wird im Gehäuse leicht umgelenkt, weshalb diese Bauform vorrangig bei kleineren Nennweiten zum Einsatz kommt. Die Armaturen lassen sich äußerst flexibel in praktisch jeder Einbaulage montieren.

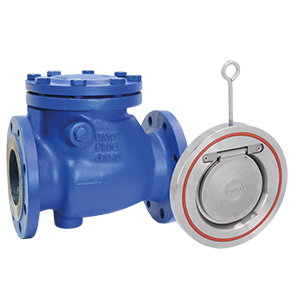

Rückschlagklappen
Eine schwenkende Klappe gibt den Strömungsweg nahezu vollständig frei, sodass nur minimale Druckverluste entstehen. Sie ist die erste Wahl bei größeren Leitungsdurchmessern und wenn ein ungehinderter Durchfluss gefordert ist.

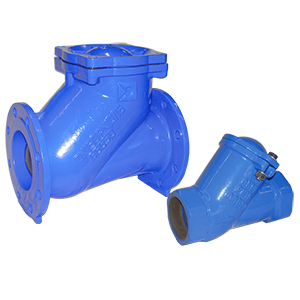

Kugel-Rückschlagventil
Bei dieser Variante dient eine frei bewegliche Kugel als robuster Abschlusskörper. Dank ihrer schmutzunempfindlichen und verstopfungsfreien Bauweise ist sie die perfekte Lösung für Abwasser-, Schlamm- oder allgemeine Wasserförderanlagen.

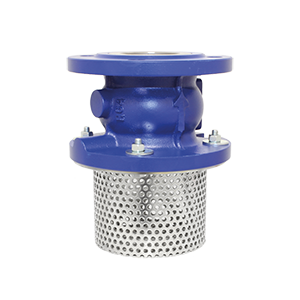

Fußventil
Diese spezielle Form wird stets am tiefsten Punkt einer Saugleitung installiert. Dadurch wird das Leerlaufen der Leitung verhindert und ein sofortiger, störungsfreier Wiederanlauf der Pumpenanlage ermöglicht.
Technische Spezifikationen & Konstruktionsmerkmale
Wählen Sie zwischen Messing, Grauguss GG-25, Sphäroguss GGG-40.3, robustem Stahlguss GSC/Stahl, leichtem Kunststoff oder widerstandsfähigem Edelstahl.
Abgestimmt auf Ihre Prozessanforderungen rüsten wir die Armaturen mit Hochleistungsdichtungen aus NBR, EPDM, PTFE oder FKM aus. Für extrem raue Betriebsbedingungen bieten wir zudem rein metallisch dichtende Varianten.
Wir fertigen kompakte und große Nennweiten von 1/8 Zoll bis 4 Zoll sowie DN15 bis DN400. Die Integration erfolgt flexibel über Innen- oder Außengewinde (DIN, ISO, NPT), Anschweißenden (DIN 3239, ISO 4200, DIN EN 10357 A) oder Flansche nach EN beziehungsweise ANSI.
Sicher zur richtigen Armatur – Der Ventildaten-Ermittlungsbogen
Die Auslegung eines Druckminderers erfordert fundiertes technisches Fachwissen und hängt von Ihren spezifischen Anlagenparametern ab. Dazu zählen die Viskosität des Mediums, der Betriebsdruck und Temperaturen. Sichern Sie Ihre Konstruktion und Anlagenplanung daher professionell ab.
Laden Sie unseren strukturierten Ventildaten-Ermittlungsbogen herunter. Tragen Sie Ihre Anlagenparameter ein und kontaktieren Sie unser Technik-Team für eine fundierte Beratung. Gemeinsam definieren wir die exakt passende Armatur für Ihr anspruchsvolles Projekt. Das garantiert Ihnen höchste Prozesssicherheit.
