Hochwertige Schwenkantriebe für die industrielle Automatisierung
END-Armaturen bietet ein umfassendes Portfolio elektrischer und pneumatischer Schwenkantriebe. Automatisieren Sie Ihre Industriearmaturen absolut prozesssicher. Unsere Antriebe bilden mit der Armatur eine hochfunktionale Einheit. Diese Konstruktion widersteht den anspruchsvollen Bedingungen des rauen Industriealltags.
Passende Schwenkantriebe und Zubehör für jede Anlage finden
Entdecken Sie unsere Lösungen für eine nahtlose und störungsfreie Steuerungstechnik. Unser Antriebsportfolio reicht von kompakten Modellen bis hin zu Spezialbaugruppen. Auf Wunsch liefern wir die Antriebe fertig montiert und justiert auf einer unserer Armaturen. So ist eine reibungslose Inbetriebnahme innerhalb Ihrer Anlage sichergestellt.

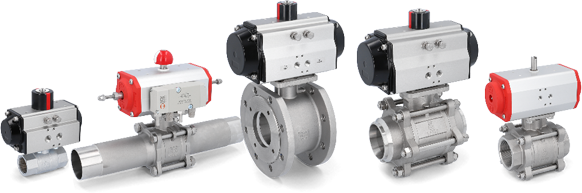

Vormontierte Baugruppen und Spezialanfertigungen

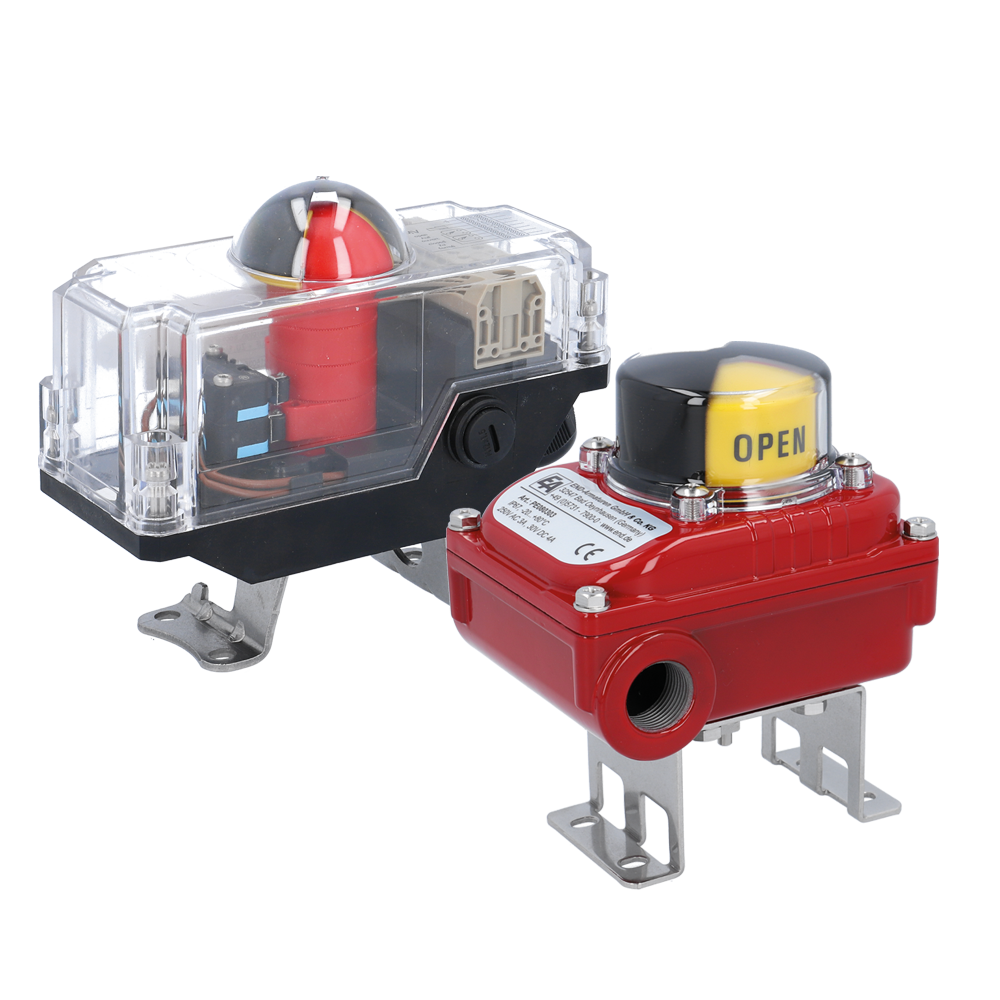

Wir liefern nicht nur bewährte Einzelkomponenten. Auf Wunsch erhalten Sie fertig montierte und parametrierte Baugruppen. Diese bestehen aus Armatur, Schwenkantrieb und passender Stellungsanzeige. Die hauseigene Fertigung in Bad Oeynhausen garantiert maximale Flexibilität. So realisieren wir auch komplexe Sonderausführungen schnell und zuverlässig. Sie benötigen eine Sonderlösung für Ihre Anlage?
Technische Spezifikationen & Zertifizierungen für Ihren Anlagenbau
Bei der Planung und Auslegung komplexer industrieller Anlagen sind harte Fakten und präzise Leistungsdaten von entscheidender Bedeutung. END-Armaturen stellt Ihnen alle relevanten technischen Spezifikationen transparent zur Verfügung, um eine sichere und normgerechte Integration der Armaturen in Ihr Projekt zu gewährleisten. Dazu gehören detaillierte Werkstoffangaben, exakte Baulängen gemäß aktueller Normen sowie spezifische Prüfzeugnisse für stark regulierte Einsatzbereiche.
Für kritische Anwendungen ist eine zertifizierte und verlässliche Steuerungstechnik erforderlich. Unsere Schwenkantriebe erfüllen strenge Branchenstandards und gewährleisten so maximale Prozesssicherheit.
- Die pneumatische Baureihe ED/EE ist für explosionsgefährdete Atmosphären zugelassen (ATEX-Zulassung).
- Kunststoffteile über 20 Gramm sind streng nach DIN EN ISO 14001 gekennzeichnet.
- Signal- und Steuergeräte bauen Sie nach EN 12116 und ISO 5211 einfach auf.

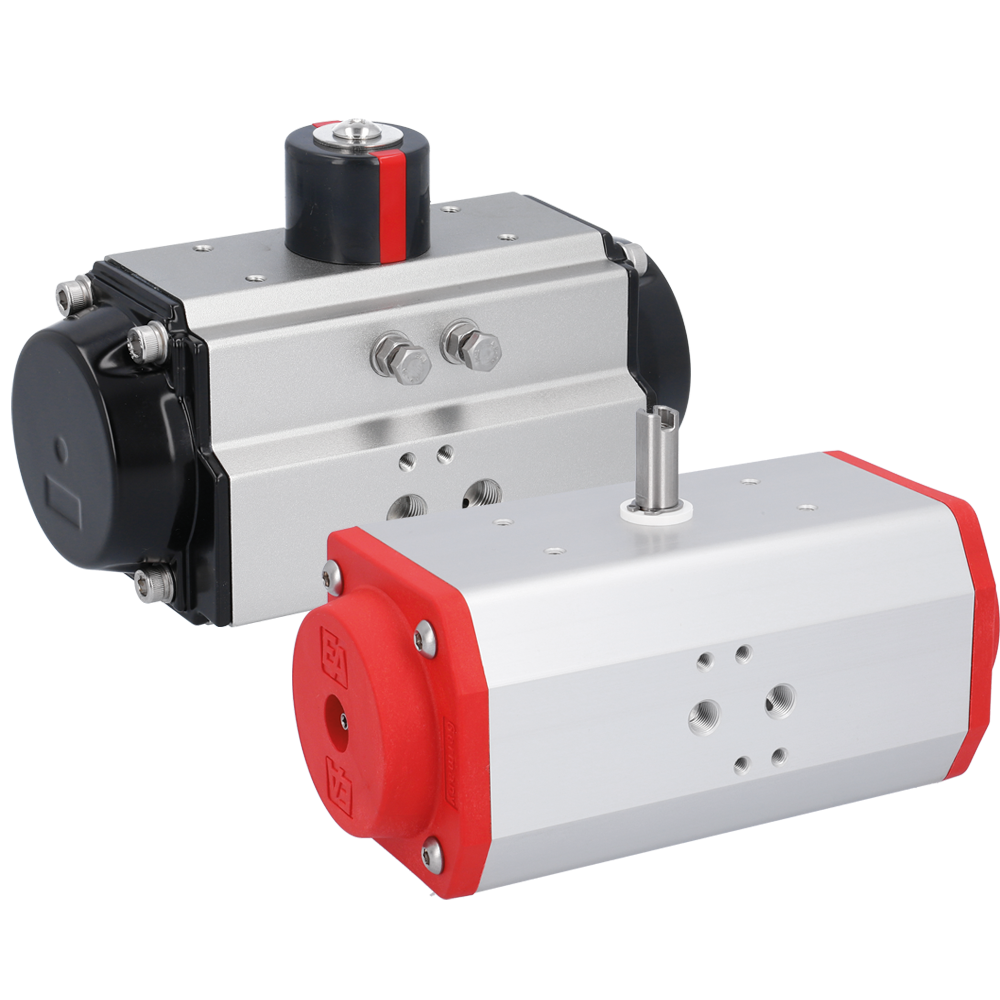

Pneumatische Schwenkantriebe – Hochleistungs-Steuerungstechnik von END-Armaturen

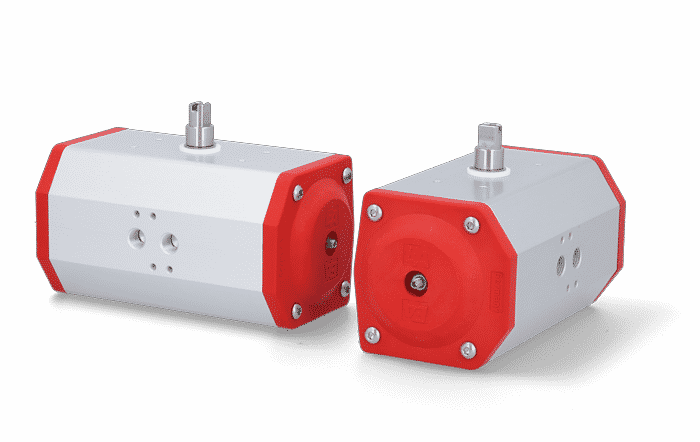

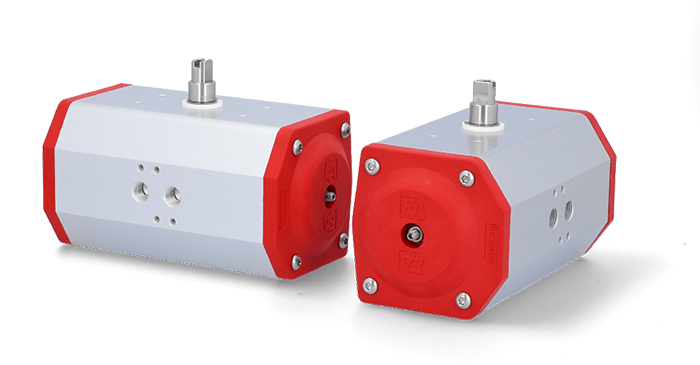

Die Premium-Klasse: Baureihe ED/EE
Entwicklung und Produktion erfolgen zu 100 % „Made in Germany“ in Bad Oeynhausen durch END-Armaturen. Die erste Wahl, wenn Sie höchste Funktionssicherheit, erstklassige Materialien und eine extrem lange Lebensdauer fordern. Ideal für hochkomplexe Dauerbelastungen.

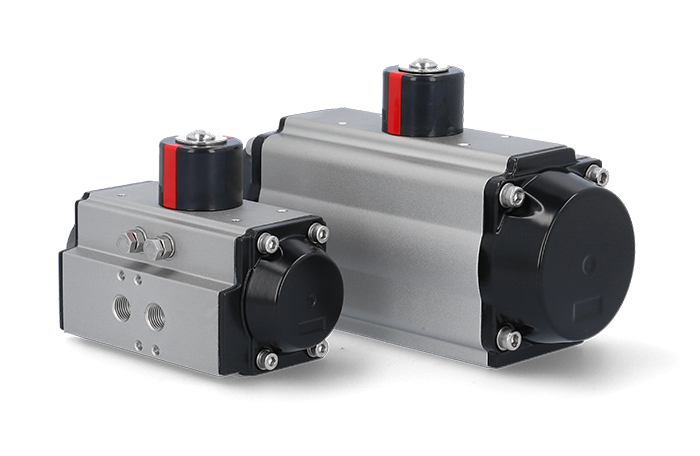

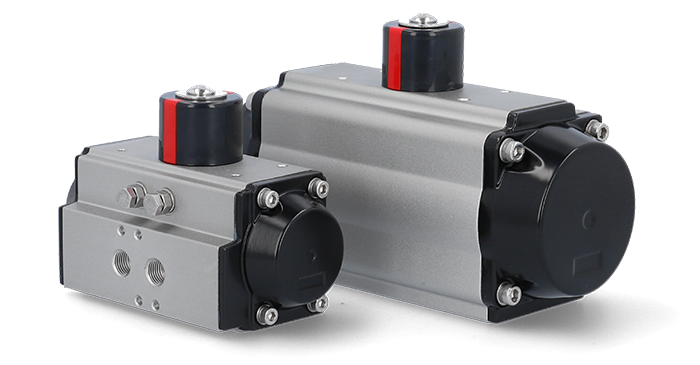

Die preiswerte Alternative: Baureihe OD/OE
Hohe Leistung zu einem attraktiven Preis-Leistungs-Verhältnis. Mit einem Drehmoment von bis zu 4.128 Nm (bei einem Steuerdruck von 6 bar) ist diese Baureihe die perfekte Lösung für preissensible Projekte, bei denen dennoch nicht auf Zuverlässigkeit verzichtet werden darf.

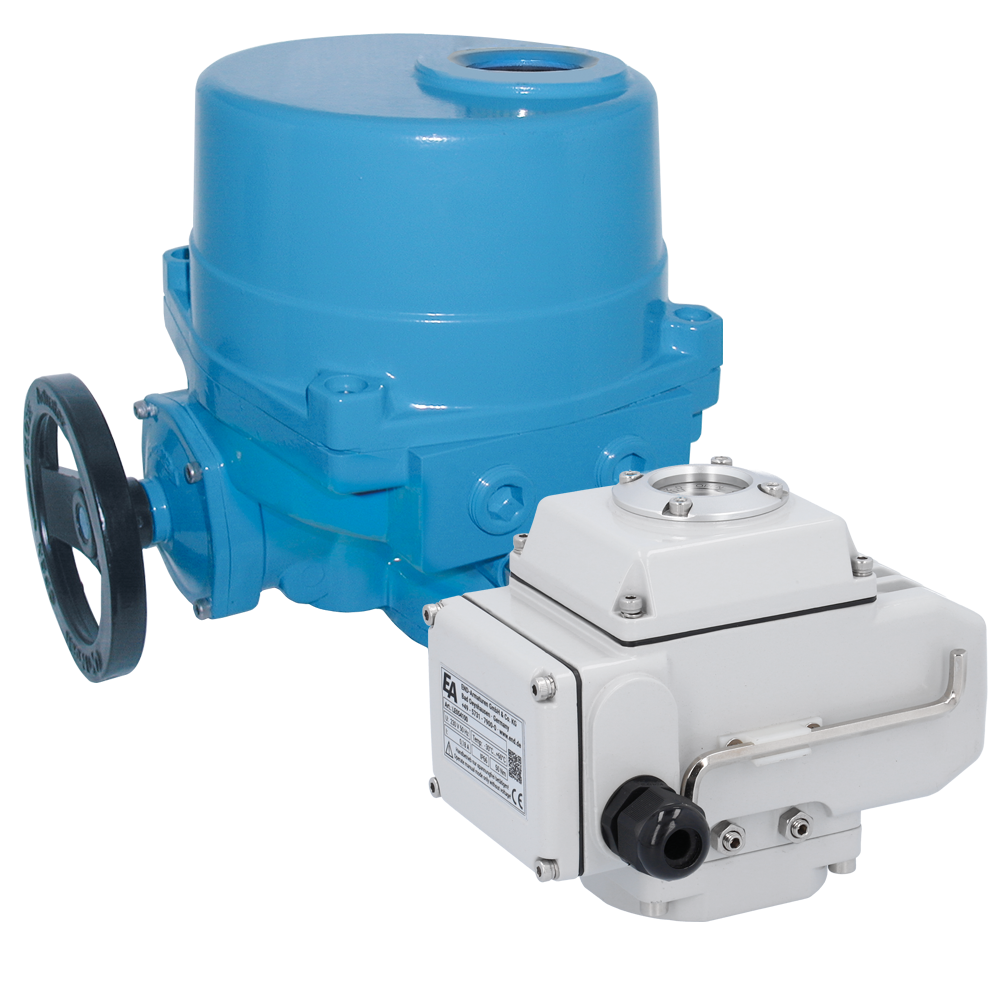

Elektrische Schwenkantriebe – Kraftpakete und Kompaktlösungen von Watergates

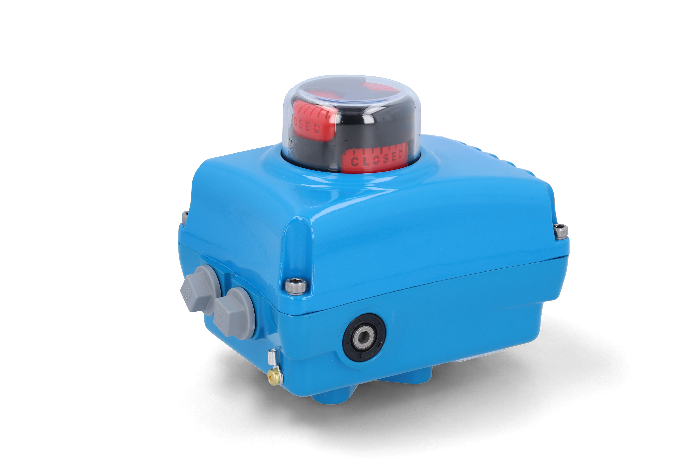

Das Universaltalent: Baureihe NE05
Mit einem Drehmoment von 50 Nm ist er der ideale kompakte Allrounder für Standard-Absperrklappen und Kugelhähne in der Gebäudetechnik oder bei kompakten Anlagen.

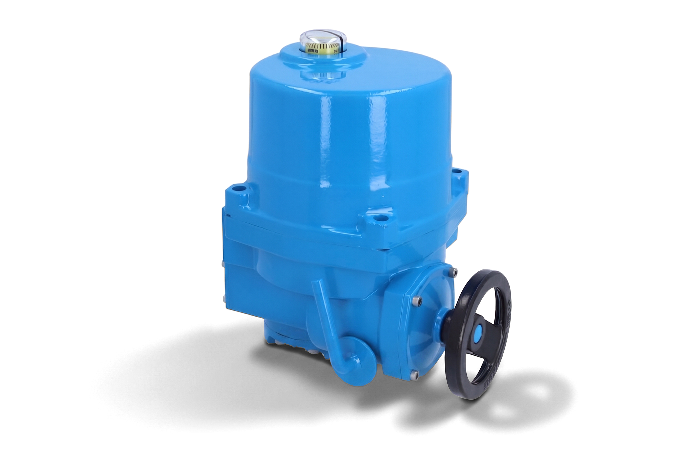

Die Kraftpakete: Baureihe NE06 bis NE250
Wenn rohe Kraft gefragt ist. Mit Drehmomenten von 60 Nm bis hin zu beeindruckenden 2.500 Nm bewältigen diese Antriebe selbst schwerste industrielle Stellaufgaben mit Leichtigkeit.
Technische Spezifikationen & Konstruktionsmerkmale
Der Innenraum wird mit Druck beaufschlagt. Dadurch bewegen sich die verbauten Kolben präzise auseinander. Evolventenverzahnungen übertragen die Kraft auf ein gemeinsames Ritzel. Dies garantiert einen linearen Drehmomentverlauf bei kleinstmöglichen Außenabmessungen. Der Schwenkwinkel ist serienmäßig um ±6 Grad einstellbar.
Diese einfachwirkende Variante nutzt robust integrierte Federpakete. Die auseinanderfahrenden Kolben pressen diese Federn mechanisch zusammen. Fällt der Steuerdruck ab, kehren die Kolben sofort zurück. Diese Fail-Safe-Funktion schützt Ihre Anlage zuverlässig bei Störungen. Die Federpakete können exakt an Ihre Betriebsverhältnisse angepasst werden.
Ein robustes, wasserdichtes Aluminiumgehäuse schützt die sensible Technik. Thermischer Überlastungsschutz und eine Heizung gegen Kondenswasser sind integriert. Ein selbsthemmendes Schneckenuntersetzungsgetriebe ermöglicht eine extrem genaue Stellungsregelung. Optische Stellungsanzeige, Handnotbetätigung und zwei Endschalter ergänzen die Serienausstattung.
Wir liefern pneumatische Antriebe direkt ab Lager. Spezielle Oberflächen schützen sicher vor extremen Umgebungsbedingungen.
- Schwarz eloxiert
- Hartcoatiert (Schichtdicke 30 Mikrometer)
- Chemisch vernickelt (Schichtdicke 30 Mikrometer)
- PTFE-Funktionsbeschichtung (Schichtdicke 25 Mikrometer)
Maßgeschneiderte Industrie-Kugelhähne für jeden Anwendungsbereich
Die Kugelhähne von END-Armaturen kommen in nahezu allen Produktionszweigen, im kommunalen Bereich sowie in der komplexen Haustechnik zum Einsatz. Dank der hohen Fertigungsqualität und der vielfältigen Zertifizierungen sichern sie Prozesse unter anderem in folgenden Branchen.
