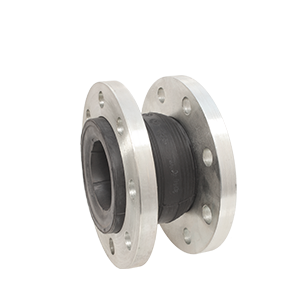

        Flansche/Kompensatoren

        Mit hochwertiger Oberflächenverarbeitung

        Zum Verbinden von Rohrleitungen oder zum Einbau von Armaturen: jetzt Flansche, Dichtungen oder komplette Montage-Sets online bestellen.



        ✓ In allen gängigen Nennweiten  ✓ Nach EN- oder ANSI-Normen  ✓Direkt ab Lager verfügbar

        Anzeigen als Liste Liste Table
        Seite
        Absteigend sortieren
        pro Seite

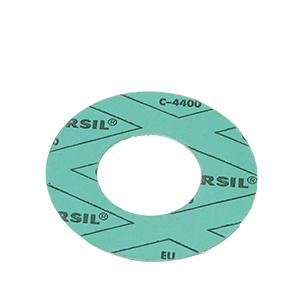

        1. Flanschdichtung, DN15, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN15, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000102
          Listenpreis 0,90 € Preis ohne MwSt.
        2. Flanschdichtung, DN20, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN20, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000103
          Listenpreis 1,10 € Preis ohne MwSt.
        3. Flanschdichtung, DN25, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN25, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000104
          Listenpreis 1,40 € Preis ohne MwSt.
        4. Flanschdichtung, DN32, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN32, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000105
          Listenpreis 1,60 € Preis ohne MwSt.
        5. Flanschdichtung, DN40, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN40, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000106
          Listenpreis 1,90 € Preis ohne MwSt.
        6. Flanschdichtung, DN50, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN50, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000107
          Listenpreis 2,80 € Preis ohne MwSt.
        7. Flanschdichtung, DN65, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN65, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000108
          Listenpreis 3,30 € Preis ohne MwSt.
        8. Flanschdichtung, DN80, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN80, für PN16/40, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000109
          Listenpreis 4,20 € Preis ohne MwSt.
        9. Flanschdichtung, DN100, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN100, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000110
          Listenpreis 6,10 € Preis ohne MwSt.
        10. Flanschdichtung, DN125, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN125, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000111
          Listenpreis 6,60 € Preis ohne MwSt.
        11. Flanschdichtung, DN150, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN150, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000112
          Listenpreis 8,70 € Preis ohne MwSt.
        12. Flanschdichtung, DN200, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm
          Flanschdichtung, DN200, für PN16, PTFE-Flachdichtung, nach DIN EN 1514-1, 2mm Artikelnummer: FS000113
          Listenpreis 13,20 € Preis ohne MwSt.
        Anzeigen als Liste Liste Table
        Seite
        Absteigend sortieren
        pro Seite

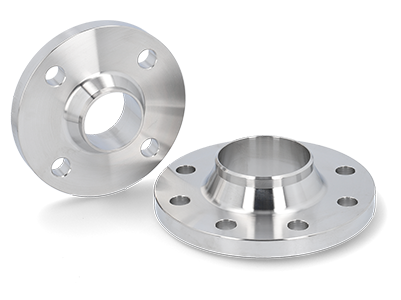

        Flansche von END-Armaturen

        Was ist ein Flansch?

        Ein Flansch dient zum Verbinden von Rohrleitungen untereinander oder zum Einbau von Armaturen, wie zum Beispiel Kugelhähne, Absperrklappen, Stoffschiebern oder Rückschlagarmaturen. Darüber hinaus sorgt eine Flanschdichtung, die zwischen die Flansche gelegt wird für die entsprechende Dichtigkeit. Die Abmessungen der Flanschen von END-Armaturen sind im europäischen Norm-System genormt und ermöglichen somit eine einfache und sichere Verbindung.



        Wo wird ein Flansch eingesetzt?

        Die Einsatzmöglichkeiten für Flansche werden praktisch nur durch das Material, die Druckstufe oder die Nennweite begrenzt. Aus diesem Grund werden Flansche bei Heizungs- oder Trinkwasseranlagen im Wohn- oder Zweckgebäuden, bis hin zu Offshore Anlagen oder Pipelines eingesetzt.



        Welche Kennzeichnungen sollte ein hochwertiger Flansch besitzen?

        Flansche von END-Armaturen werden auf dem größten Umfang mit allen wichtigen Informationen gekennzeichnet, um Abmessungen, Druckstufen, Normen und das Material auf dem ersten Blick zu erkennen.



        Typische Kennzeichnungen für Flansche

        • EN 1092-1: Der Flansch wurde nach europäischer Norm EN 1092-1 gefertigt.
        • 11B1: Ausführung als Vorschweißflansch mit Dichtflächenform B1 (glatte Dichtfläche).
        • DN150: Nennweite des Flansches DN150
        • PN16: Druckstufe des Flansches PN16
        • 1.4571: Edelstahl 1.4571 Material des Flansches



        Welche Ausführungen von Flanschen gibt es?

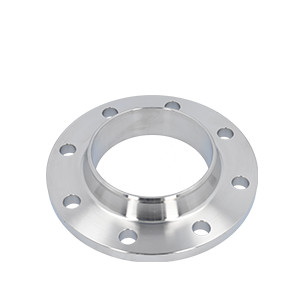

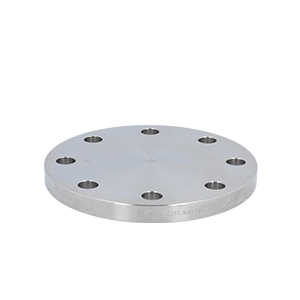

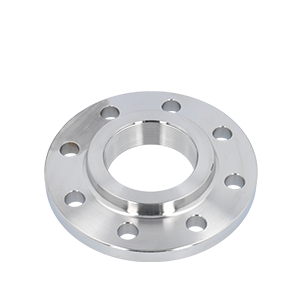

        Ab Lager liefern wir Vorschweißflansche zum direkt Anschweißen an Rohrleitungen, Gewindeflansche mit Innengewinde DIN 2999 oder Blindflansche zum Verschließen von offenen Rohrleitungen. Weitere Ausführungen sind auf Anfrage lieferbar.



        Verfügbare Größen:

        Flansche sind in den Größen von DN10 bis DN2000 genormt. Diese entsprechen einem Rohrdurchmesser von ca. 10mm bis 2000mm. Ab Lager können wir die für unsere Armaturen erforderlichen Größen liefern.



        Was bedeutet die Angabe PN?

        Die Angabe gibt den belastbaren Nenndruck des Flansches an. Weiterhin ergeben sich aus dem Nenndruck auch die Abmessungen und die Anzahl der Bohrungen für die Flanschschrauben. Bei der Auswahl von Flanschen muss daher unbedingt darauf geachtet werden, dass nur Flansche bzw. Armaturen mit gleichem Nenndruck verwendet werden.



        Wie werden Schraubenlöcher angeordnet?

        Jeder Flansch enthält eine durch vier teilbare Anzahl von Schraubenlöchern. Diese sind so bei Rohrleitungen und Armaturen anzuordnen, dass sie symmetrisch zu den beiden Hauptachsen liegen, sodass diese in keine Löcher fallen.



        Welches Zubehör ist für Flansche verfügbar?

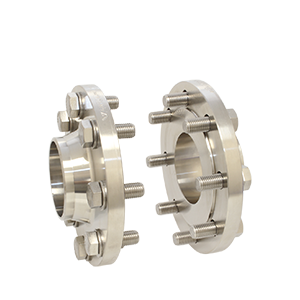

        Der END-Armaturen Onlineshop bietet neben verschiedenen Dichtungen für die unterschiedlichsten Anwendungsfälle auch komplette Montagesets mit passenden Schrauben, Scheiben und Muttern an. So können Sie sicher sein, dass alle richtigen Verbindungselemente zur Verfügung stehen und keine Verzögerungen drohen.
