Regelventile von END-Armaturen – Ihre Schaltzentrale für exakte Durchflussdosierung
Ob in der Prozessindustrie, der Lebensmittelindustrie oder der Papierherstellung: Präzise gesteuerte Medienströme sind essenziell. Regelventile, die auch als Stellventile oder Regelarmaturen bezeichnet werden, agieren dabei wie verlässliche Dirigenten für Ihr System. Sie dosieren Dampf, Flüssigkeiten und Gase stufenlos, gleichen Druckschwankungen aus und halten Temperaturen sowie Füllstände konstant. Profitieren Sie von unserer hauseigenen Fertigung, die höchste Regelgüte mit langlebiger Industrie-Qualität vereint. Kürzen Sie Ihre Projektierung ab. Besprechen Sie Ihre spezifischen Prozessparameter direkt mit unseren Fachberatern.
Höchste Genauigkeit für jedes Prozesssystem
Egal, ob es um feinste Dosierungen über Motorregel-Nadelventile oder robuste Einsätze mit druckgesteuerten Regelventilen geht – wir liefern die exakt passende Lösung. Unsere hochpräzise gefertigten Regelkegel garantieren Ihnen optimale Ventilkennlinien. Mit einer hohen Lagerverfügbarkeit für Standardausführungen sichern wir zudem Ihre Terminpläne ab. Entdecken Sie jetzt die ideale Armatur für Ihr Prozesssystem!
2-Wege oder 3-Wege: die richtige Wahl für Ihre Konstruktion
Die Funktion innerhalb Ihres Systems bestimmt die Bauform maßgeblich. Hier finden Sie die entscheidenden Parameter für eine sichere Auslegung.

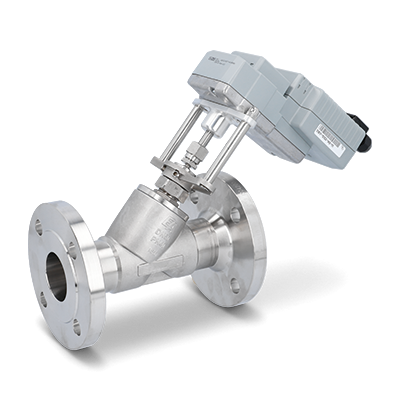

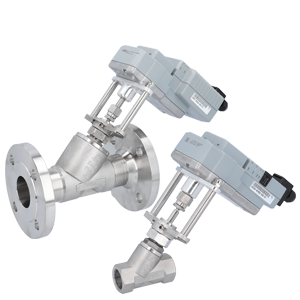

2-Wege-Regelventile
Der industrielle Standard für Anlagen. 2-Wege-Regelventile (Durchgangsventile) dosieren und sperren Medienströme ab. Die lineare Hubbewegung des Kegels verändert den Strömungsquerschnitt zuverlässig. So regulieren Sie flüssige oder gasförmige Medien punktgenau.

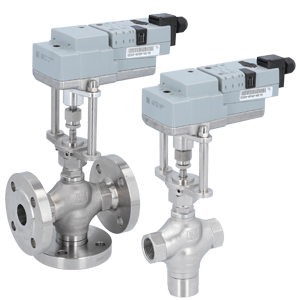

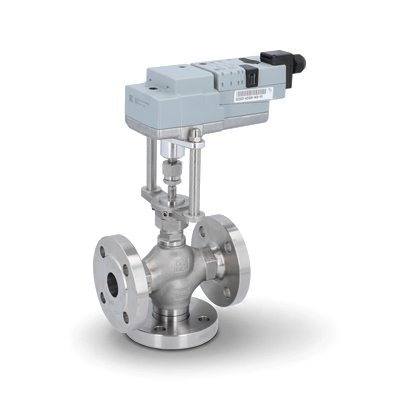

3-Wege-Regelventile
Diese Ausführungen besitzen drei Anschlüsse. Sie eignen sich ideal als Mischventile oder Verteilventile. Sie führen zwei Fluide in einem definierten Verhältnis zusammen. Alternativ lenken sie den Medienfluss kontrolliert auf zwei Rohrleitungswege um. Dies geschieht beispielsweise in Heiz- und Kühlsystemen.
Intelligente Regelkreise und belastbare Ventilkennlinien
Ein Regelventil entfaltet sein volles Potenzial erst im perfekten Zusammenspiel. Der Stellantrieb und die passende Kegelkontur sind hierfür entscheidend. Profitieren Sie von fundiertem Fachwissen. Wir entwickeln gemeinsam die optimale Ventillösung für Ihren Systemkreislauf.

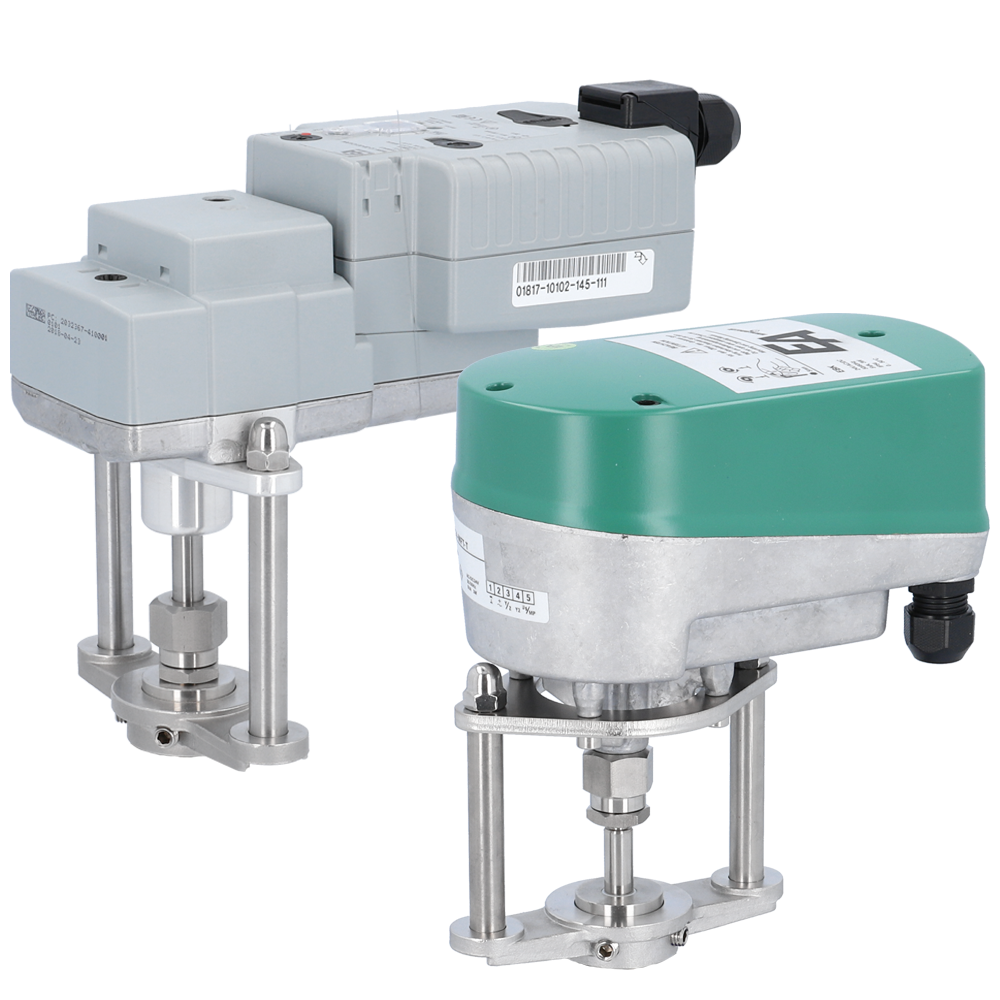

Motor-Regelventile & Steuersignale
Unsere elektrischen Hubantriebe werten kontinuierlich Signale Ihrer Anlagensteuerung aus (z. B. 4–20 mA, 1–20 mA oder 0,5–10 V) und vergleichen den Istwert mit dem Sollwert. Das System justiert die Hubstellung dabei hochpräzise und vielfach pro Minute nach.
Optimierte Kegelkonturen
Die Form des Drosselkörpers ist entscheidend. Wir bieten Ventile mit präzise ausgeführtem Regelkegel, mit denen sich exakte Ventilkennlinien (z. B. linear oder gleichprozentig) realisieren lassen. Damit setzen wir das von Ihrem Prozess erforderliche Verhältnis von Hubstellung zu Durchflussmenge exakt um.
Zertifizierte Messungen
Wir testen Ihr Motor-Regelventil gerne auf unserem hausinternen Prüfstand gemäß den strengen Vorgaben der Norm DIN EN 60534-4. Anschließend erhalten Sie von uns ein detailliertes Mess- und Prüfprotokoll.
Technische Spezifikationen & Konstruktionsmerkmale
Wir decken jeden industriellen Bedarf ab. Wählen Sie den bewährten Standard aus Messing oder Grauguss GG-25. Für aggressive Medien und höchste Beanspruchung bieten wir beständigen Edelstahl oder robusten Sphäroguss GGG-40.3.
Abgestimmt auf Ihr Prozessmedium verwenden wir leistungsstarke Dichtungen. Wählen Sie aus PTFE, EPDM oder FKM. Für extreme Temperaturen kommen metallisch dichtende Systeme zum Einsatz. Auch bei herausfordernden Verschleißbedingungen bewähren sich diese Ausführungen.
Wir fertigen Nennweiten von 1/2″ bis 3″ und DN15 bis DN80. Die Rohrleitungsintegration erfolgt flexibel über Innengewinde, Außen-/Außengewinde (nach DIN, ISO, NPT), Anschweißenden (nach DIN 3239 oder DIN 11850-R2) oder normgerechte Flansche nach EN bzw. ANSI.
Unsere bewährten Standard-Abstufungen umfassen Kv-Werte von 1 m³/h, 4 m³/h bis zu 7,5 m³/h – beliebig erweiterbar durch individuelle Anpassungen.
Sicher zur richtigen Armatur – Der Ventildaten-Ermittlungsbogen
Die Auslegung eines Regelventils erfordert fundiertes technisches Fachwissen und hängt von Ihren spezifischen Anlagenparametern ab. Dazu zählen die Viskosität des Mediums, der Betriebsdruck und Temperaturen. Sichern Sie Ihre Konstruktion und Anlagenplanung daher professionell ab.
Laden Sie unseren strukturierten Ventildaten-Ermittlungsbogen herunter. Tragen Sie Ihre Anlagenparameter ein und kontaktieren Sie unser Technik-Team für eine fundierte Beratung. Gemeinsam definieren wir die exakt passende Armatur für Ihr anspruchsvolles Projekt. Das garantiert Ihnen höchste Prozesssicherheit.
