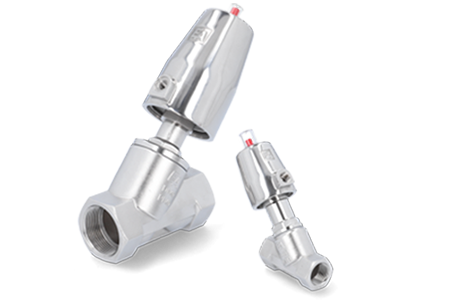

Druckgesteuerte Ventile – Robuste Steuerung für anspruchsvolle Medien
Wenn Magnetventile an ihre physikalischen Grenzen stoßen, spielen die druckgesteuerten Ventile von END-Armaturen ihre Stärken aus. Ihre Konstruktion verzichtet bewusst auf empfindliche Elektrik direkt am Ventilgehäuse. Dadurch meistern sie extreme Temperaturen mühelos. Sie steuern verschmutzte, hochviskose und aggressive Medien prozesssicher. Vertrauen Sie auf unsere in Deutschland entwickelte und produzierte, verschleißarme Ventiltechnik.
Robuste Ventiltechnik für komplexe Industrieprozesse
Ein separates Steuermedium – typischerweise Druckluft – betätigt unsere fremdgesteuerten Ventile. Diese konsequente Trennung von Antrieb und Durchflussmedium sichert maximale Prozessstabilität. Selbst bei komplexen industriellen Anwendungen mit Dampf oder zähen Flüssigkeiten.
Die richtige Armatur für Ihre Konstruktion – druckgesteuertes Ventil oder Magnetventil?
Ihr Medium bestimmt die Wahl zwischen druckgesteuertem Ventil und Magnetventil maßgeblich.
Wann wählen Sie ein druckgesteuertes Ventil?
Diese Bauart eignet sich ideal für zähe, verunreinigte oder heiße Medien, wie beispielsweise Dampf. Der pneumatische Antrieb arbeitet thermisch neutral. Dank großzügiger Strömungsquerschnitte werden Verunreinigungen problemlos bewältigt. So erreichen Sie bei herausfordernden Medien die höchste Anlagenverfügbarkeit.
Wann genügt ein Magnetventil?
Setzen Sie diese Technik bei sauberen, flüssigen oder gasförmigen Medien ein. Moderate Temperaturen sind hierfür die Grundvoraussetzung. Magnetventile sind kompakt gebaut und benötigen kein externes Steuermedium wie Druckluft. Entdecken Sie unsere direktgesteuerten und servogesteuerten Magnetventile.
Arten und Unterschiede druckgesteuerter Ventile
2/2-Wege druckgesteuerte Ventile
Diese Ventile besitzen einen Eingang und einen Ausgang. Sie sperren Mediendurchflüsse in Rohrleitungen zuverlässig und sicher ab.

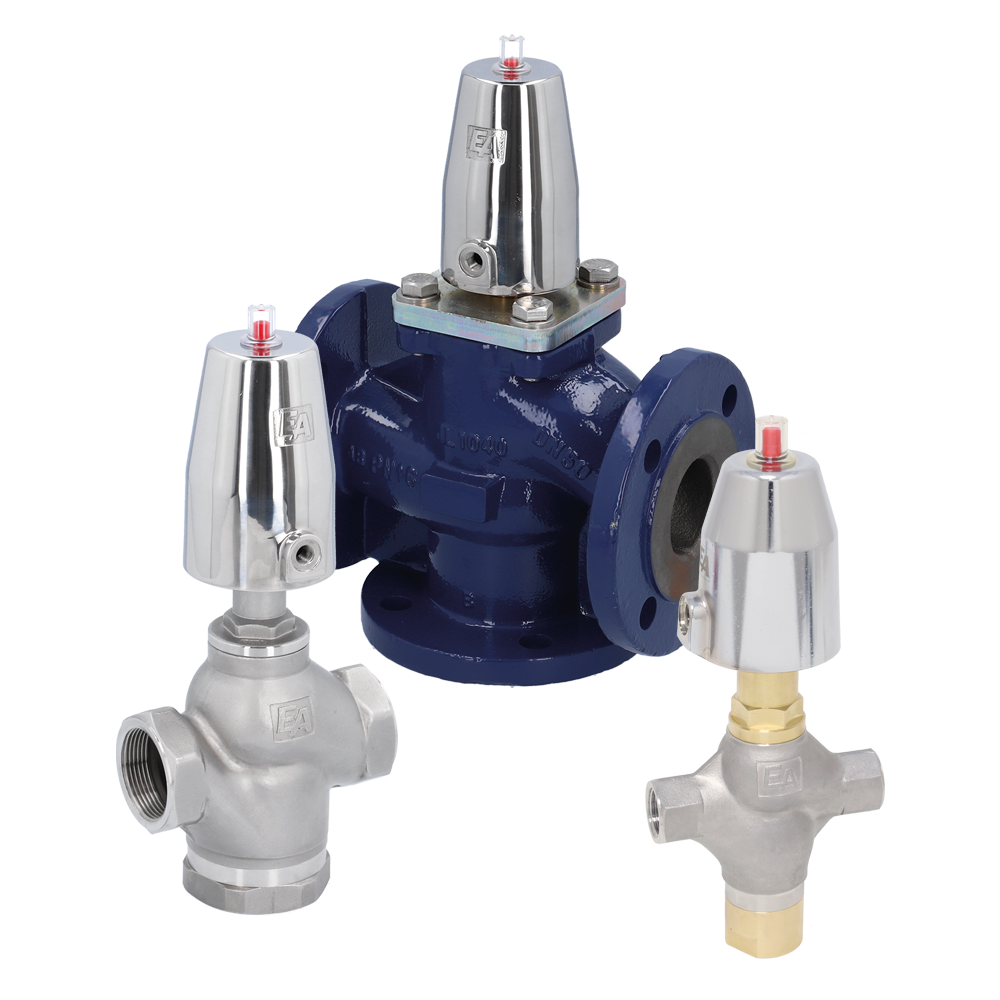

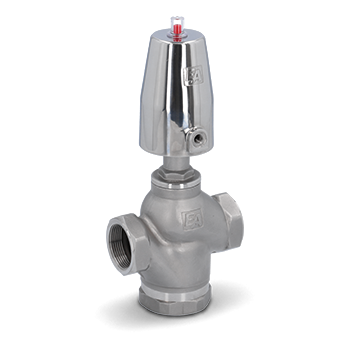

3/2-Wege druckgesteuerte Ventile
Diese Ausführung bietet drei Anschlüsse und zwei Schaltstellungen. Damit realisieren Sie präzise Aufteilfunktionen oder Mischfunktionen.
Gegen oder mit dem Medium schließend?
Die Strömungsrichtung des Mediums ist entscheidend für die Funktion und Lebensdauer Ihrer Anlage.
Schließend gegen den Mediumstrom
Der Mediumdruck wirkt von unten gegen den Ventilteller. Das Ventil schließt kraftvoll gegen die Flussrichtung. Diese Bauart schützt optimal vor Wasserschlägen. Wir empfehlen sie standardmäßig für alle flüssigen Medien.
Schließend mit dem Mediumstrom
Hier drückt das Medium von oben auf den Ventilteller. Dieser Druck unterstützt die Schließkraft der Feder signifikant. So können Sie mit kompakten Antrieben deutlich höhere Mediumdrücke schalten.
Ein Tipp von unseren Experten aus der Konstruktion: Bei flüssigen Medien verursacht die Steuerungsart „mit Medium“ oft massive Druckschläge im Rohrleitungssystem. Planen Sie diese Ausführung daher ausschließlich für gasförmige Medien oder Dampf ein.
Technische Spezifikationen & Konstruktionsmerkmale
Wir fertigen Ventilgehäuse aus robustem GG-25, Messing, Rotguss oder chemisch beständigem Edelstahl. So integrieren Sie für jede Umgebungsbedingung die exakte Resistenz.

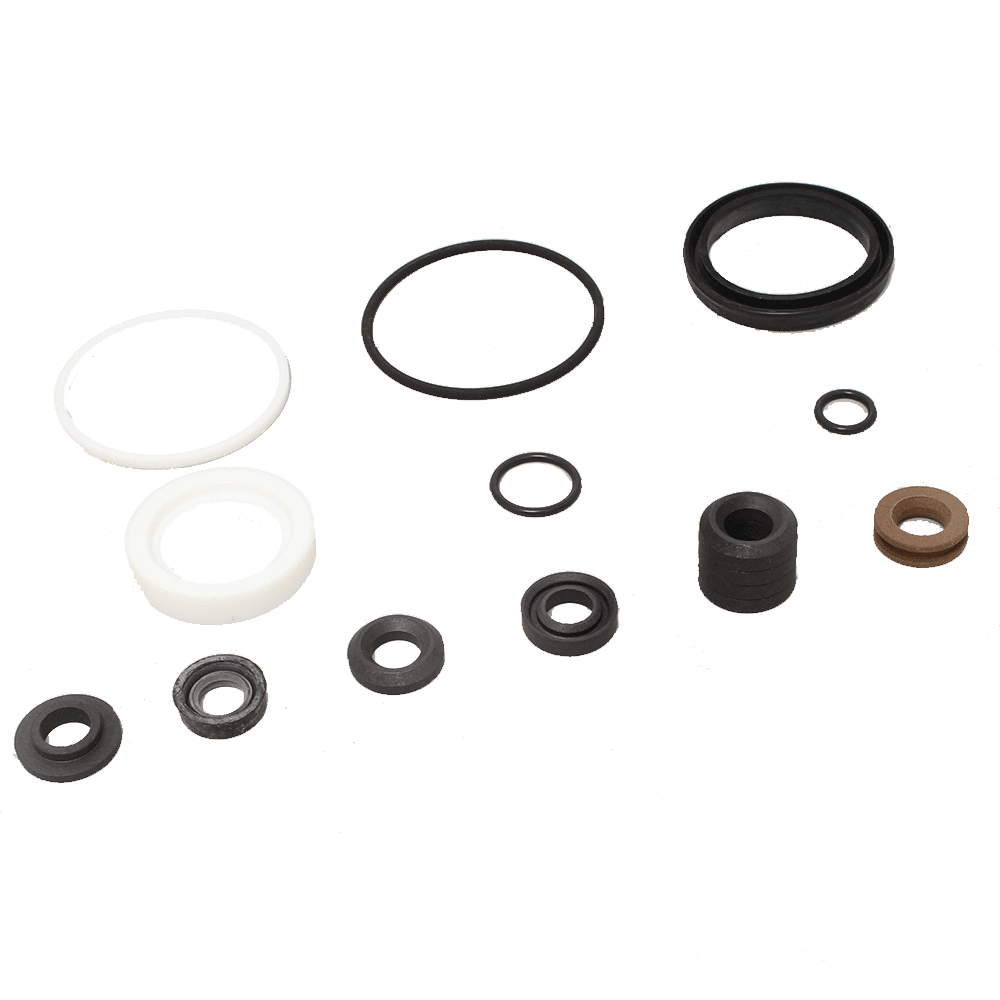

Standardmäßig verwenden wir hochwertiges PTFE für Sitz- und Spindeldichtungen. Es beweist universelle chemische Beständigkeit und enorme Temperaturfestigkeit. Alternativ bieten wir FKM für hohe Temperaturen und Ölbeständigkeit. NBR eignet sich perfekt für Standardöle oder Druckluft. EPDM meistert Heißwasser und Dampf souverän.

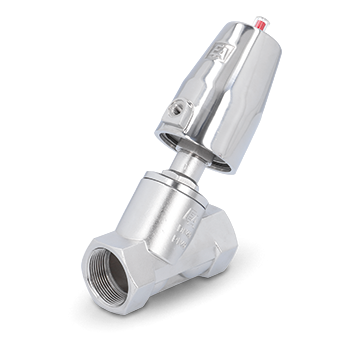

Unsere 2/2-Wege-Ventile fertigen wir vorrangig als strömungsoptimierte Schrägsitzventile. Die schräge Spindelanordnung garantiert einen exzellenten Kv-Wert. Sie reduzieren den Druckverlust innerhalb der Anlage spürbar. Für beengte Platzverhältnisse liefern wir passgenaue Geradsitzventile.
Modulare Ausstattungsoptionen für Ihre Leittechnik
Ihre Anlage erfordert oft mehr als reine Auf-Zu-Funktionen. Erweitern Sie unsere druckgesteuerten Ventile mit passgenauen Steuerungsoptionen. So integrieren Sie jede Armatur nahtlos in Ihr Prozessleitsystem.
Zertifizierter Explosionsschutz
Sichern Sie Ihre Konstruktionen in kritischen Zonen zuverlässig ab. Auf Wunsch liefern wir unsere Ventile mit ATEX-Zertifizierung. Das garantiert Ihnen absolute Sicherheit in entflammbaren Umgebungen.

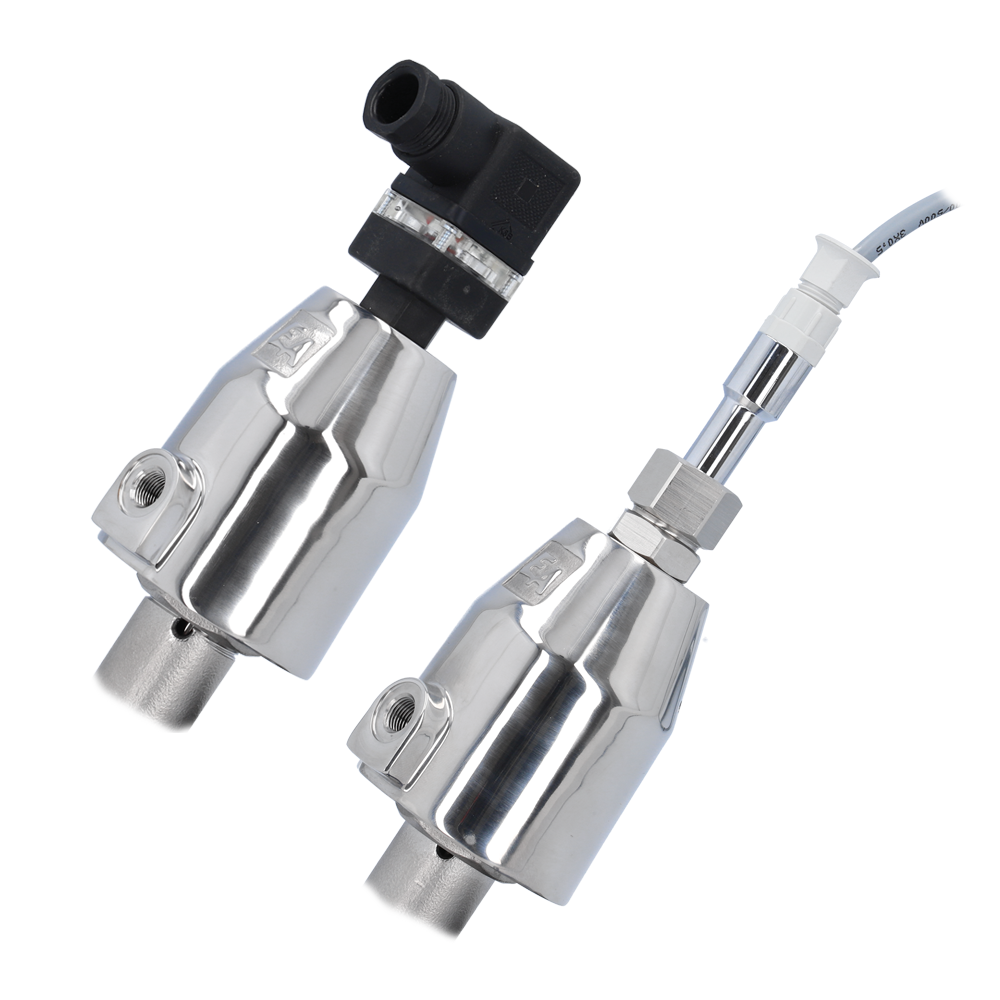

Transparente Prozessüberwachung
Überwachen Sie Ventilzustände präzise in Echtzeit. Wählen Sie zwischen optischen Stellungsanzeigen und elektrisch-mechanischen Meldesystemen. Unsere Brücken für Näherungsschalter ermöglichen Ihnen zudem eine hochflexible Sensorintegration.
Präzise Durchflussregulierung
Steuern Sie Volumenströme bei unseren 2/2-Wege-Ventilen exakt. Die optionale Hubbegrenzung erlaubt eine mechanische Feinjustierung des Durchflusses. So harmonisieren Sie den Mediumfluss und optimieren die Anlagenleistung messbar.
Kombinierte Sicherheitssysteme
Bündeln Sie höchste Anforderungen souverän in einer Armatur. Wir fertigen Ausführungen mit ATEX-Zertifizierung und integrierter optischer Stellungsanzeige. So vereinen Sie visuelles Prozessfeedback mit strengsten Explosionsschutzrichtlinien.
Sicher zur richtigen Armatur – Der Ventildaten-Ermittlungsbogen
Die exakte Bestimmung des passenden druckgesteuerten Ventils hängt von vielen spezifischen Faktoren ab – von der Viskosität des Mediums über wechselnde Betriebsdrücke bis hin zu Temperaturextremen. Überlassen Sie die Auslegung nicht dem Zufall!
Laden Sie unseren strukturierten Ventildaten-Ermittlungsbogen herunter. Tragen Sie Ihre Anlagenparameter ein und kontaktieren Sie unser Technik-Team. Wir empfehlen Ihnen die exakt passende Armatur für Ihr Projekt. Das garantiert Ihnen höchste Prozesssicherheit und messbare Wirtschaftlichkeit.
