Sicherheits-/Entlastungsventile

Geben nach, bevor der Druck zu hoch ist

Ein Sicherheitsventil ist eine Armatur, die eine Anlage oder ein Rohrleitungssystem vor Beschädigung oder Zerstörung bei zu hoch ansteigendem Mediumdruck schützt.

Geprüfte Qualität   Kompetente Ansprechpartner   Auf Wunsch mit Zertifikat

Unser Sortiment

1 bis 12 von 218 gesamt

Sortieren nach Absteigend sortieren

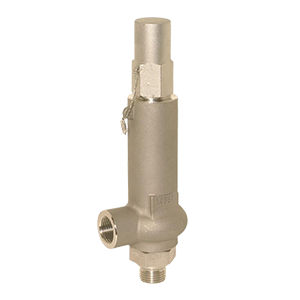

Entlastungsventil DN40, Eingang/Ausgang mit gasdichter Kappe, GGG40
Preis inkl. MwSt. 1.129,31 € 949,00 €
Entlastungsventil DN50, Eingang/Ausgang mit gasdichter Kappe, GGG40
Preis inkl. MwSt. 1.393,49 € 1.171,00 €
Entlastungsventil DN65, Eingang/Ausgang mit gasdichter Kappe, GGG40
Preis inkl. MwSt. 1.908,76 € 1.604,00 €
Entlastungsventil DN80, Eingang/Ausgang mit gasdichter Kappe, GS-C25
Preis inkl. MwSt. 2.331,21 € 1.959,00 €
Entlastungsventil DN100, Eingang/Ausgang mit gasdichter Kappe, GS-C25
Preis inkl. MwSt. 3.772,30 € 3.170,00 €
Entlastungsventil 3/8"-1/2", Eingang/Ausgang mit gasdichter Kappe, Stahl-GTS35
Preis inkl. MwSt. 245,14 € 206,00 €
Entlastungsventil 1/2"-1/2", Eingang/Ausgang mit gasdichter Kappe, Stahl-GTS35
Preis inkl. MwSt. 245,14 € 206,00 €
Entlastungsventil 3/4"-1", Eingang/Ausgang mit gasdichter Kappe, Stahl-GTS35
Preis inkl. MwSt. 337,96 € 284,00 €
Entlastungsventil 1"-1" , Eingang/Ausgang mit gasdichter Kappe, Stahl-GTS35
Preis inkl. MwSt. 368,90 € 310,00 €
Entlastungsventil 11/4"-1", Eingang/Ausgang mit gasdichter Kappe, Stahl-GTS35
Preis inkl. MwSt. 368,90 € 310,00 €
Entlastungsventil 11/2"-1", Eingang/Ausgang mit gasdichter Kappe, Stahl-GTS35
Preis inkl. MwSt. 423,64 € 356,00 €
Sicherheitsventil 1/2", Ms/EPDM Ansprechdruck: 3bar
Preis inkl. MwSt. 7,50 € 6,30 €

1 bis 12 von 218 gesamt

END-Armaturen Sicherheitsventile

Was sind Sicherheitsventile?

Sicherheitsventile finden überall dort Einsatz, wo Maschinen, Anlagen oder Rohrleitungssysteme vor Beschädigung oder Zerstörung durch zu hoch ansteigenden Betriebsdruck geschützt werden müssen. Die Ursachen des Druckanstiegs können hierbei vielfältig sein. Sicherheitsventile werden immer mit fest eingestelltem Ansprechdruck ausgeliefert, der individuell an die Einsatzbedingungen angepasst wird. Auf Wunsch kann die korrekte Einstellung des gewünschten Ansprechdrucks durch ein Protokoll eines unabhängigen Sachverständigen bescheinigt werden. In Abstufungen sind aber auch Sicherheitsventile ab Lager verfügbar. Weiterhin sind auch Bauteilprüfzertifikate für die Ventile erhältlich.

Wofür wird ein Sicherheitsventil benötigt?

Sicherheitsventile dienen dem Schutz von Behälter- und Rohrleitungssystemen vor unzulässigem Überdruck. Sicherheitsventile stellen die letzte Sicherheit für ein Behälter oder Rohrleitungssystem dar. Sie sollen in der Lage sein, einen unzulässigen Überdruck auch dann zu verhindern, wenn alle anderen vorgeschalteten Regel-, Steuer- und Überwachungsgeräte versagen. Um diese Funktionsbereitschaft sicherzustellen, bedürfen Sicherheitsventile bei der Montage und Wartung besonderer Aufmerksamkeit.

Welche Richtlinien sind für Sicherheitsventile maßgeblich?

Bei Sicherheitsventilen handelt sich um Bauteile mit Sicherheitsfunktion nach Richtlinie 2014/68/EU über Druckgeräte, für die es für Auslegung, Montage, Betrieb und Prüfung einige Regeln und Vorgaben gibt. Hierbei steht Ihnen unser Fachpersonal gerne beratend zur Verfügung.

Worin unterscheiden sich Sicherheitsventile von Entlastungsventilen?

Ein Sicherheitsventil ist ein Ausrüstungsteil mit Sicherheitsfunktion zum Schutz von Druckgeräten bei Überschreitung der zulässigen Grenzen und fällt somit unter die Richtlinie 2014/68/EU (Druckgeräterichtlinie). Diese Ventile sind grundsätzlich mit einem CE-Kennzeichen gemäß oben genannter Richtlinie gekennzeichnet. Ein Entlastungsventil ist ein druckhaltendes Ausrüstungsteil mit einer Betriebsfunktion, das ein druckbeaufschlagtes Gehäuse aufweist. Die CE-Kennzeichnung erfolgt gemäß den Regeln der Richtlinie 2014/68/EU (Druckgeräterichtlinie) in Abhängigkeit von Medium, Nennweite und Mediumdruck.

Was ist der Ansprechdruck bei Sicherheitsventilen?

Der Ansprech- bzw. Öffnungsdruck wird in unserem Webshop, den Auftragsbestätigungen, Lieferscheinen und Rechnungen immer als Überdruck in barü angegeben, sofern der Druck nicht explizit anders angegeben ist. Bitte geben Sie den Ansprechdruck während des Bestellvorgangs mit an.

Wie werden Sicherheitsventile ausgelegt?

Der Arbeitsdruck der Anlage soll mindestens 5% unter dem Schließdruck des Sicherheitsventils liegen. Dadurch wird erreicht, dass das Sicherheitsventil nach dem Abblasen wieder einwandfrei schließen kann. Besondere Beachtung muss das AD-Merkblatt A2 finden: (Zitat aus AD-Merkblatt A2, erschienen im Beuth Verlag)

  1. Sicherheitsventile müssen gemäß TRB403 so bemessen und eingestellt sein, dass eine Überschreitung des zulässigen Betriebsüberdruckes um mehr als 10% verhindert wird.
  2. Sicherheitsventile öffnen innerhalb einer Öffnungsdruckdifferenz von 10% des Ansprechdruckes. Bei Ansprechdrücken < 1 bar kann die Öffnungsdruckdifferenz bis 0,1 bar betragen. Dies ist bei der Festlegung des Ansprechdruckes gemäß Abschnitt 2.2 zu berücksichtigen.
  3. Sicherheitsventile schließen innerhalb einer Druckabsenkung von 10% bei kompressiblen Medien und 20% bei inkompressiblen Medien unter dem Ansprechdruck. Bei Sicherheitsventilen bis 3 bar Ansprechdruck dürfen bei kompressiblen Medien 0,3 bar und bei inkompressiblen Medien 0,6 bar Druckabsenkung für das Schließen in Anspruch genommen werden.

Welche Varianten von Sicherheitsventilen gibt es?

Anschluss

  • Innengewinde
  • Innen-/Außengewinde
  • Flansche nach EN

Gehäusematerial

  • Messing
  • Edelstahl
  • Grauguss GG-25
  • Sphäroguss GGG-40.3

Dichtungsmaterialien

  • PTFE
  • NBR
  • EPDM
  • FKM
  • metallisch

Lieferbare Ausführungen

  • frei abblasend
  • Eckventil

Verfügbare Größen

  • 1/4" ... 2"
  • DN15 ... DN100

Medien

  • für gasförmige Medien
  • für flüssige Medien
END-Armaturen Sicherheitsventile - Frequently Asked Questions(FAQ)

Sie benötigen Hilfe bei der Auswahl eines Sicherheitsventils? Wir sind für Sie da.
