Druckminderer aus Edelstahl für optimale Ergebnisse

END-Armaturen hat den Druckminderer aus Edelstahl entwickelt, um den Mediumdruck in Rohrleitungssystemen optimal zu regeln. Durch die Fertigung und Prüfung im eigenen Haus können wir Ihnen ein hochwertiges Finish und zuverlässige Betriebssicherheit garantieren. Auch bei diesem Produkt ist Verlass auf den hohen Qualitätsstandard unseres Unternehmens und das zertifizierte Qualitätsmanagement System nach DIN EN ISO 9001.

Mit den Edelstahl Druckminderern der Baureihen DM und DK stehen Ihnen von uns entwickelte und produzierte hochwertiger Druckminderer zur Verfügung. Die Verwendung erprobter Materialien und Einhaltung hoher Qualitätsanforderungen garantieren Ihnen optimiale Regeleigenschaften.

• Gehäuse elektropoliert (nur die mit dem Medium in Berührung kommenden Teile), Art. Zusatz /E
• Gewinde mit Anschweißenden
• Flansch
• Ausführung nach Richtlinie 1935/2004/EG, Art. Zusatz /LG
• PTFE-Ausführung, Druckstufe 1 auf Anfrage (reduzierter Ausgangsdruck je nach Federbestückung nicht unter 0,5 bar 4. Stelle der Art.-Nr. =8 oder 9

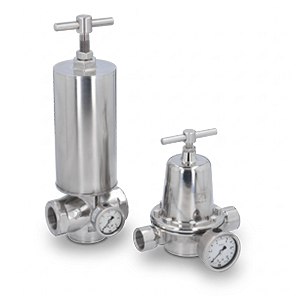

• Schnelle Verfügbarkeit von Sonderausführungen, da Entwicklung, Fertigung, Montage und Qualitätsprüfung zu 100% "Made in Germany"
• Kompakte Bauform ohne schmutzanfällige Ecken und Kanten
• Hochwertige Oberflächenvergütungen sind Standard, auf Wunsch auch elektropoliert
• Gutes Preis-Leistungsverhältnis
• Hohe Wiederholgenauigkeit des eingestellten Mediumdrucks durch abgestimmte Federpakete
• Optimiertes Innendesign ermöglicht hohe Durchflussmengen bei geringen Druckverlusten
• Vielfältige Anschlussmöglichkeiten speziell für die Lebensmittel- und Pharmaindustrie
• Auch in Ausführungen für sehr geringe Druckbereiche 0,05bar Ausgangsdruck lieferbar

Der Druckminderer gehört zur Armaturengruppe der Druckregler und sorgt dafür, dass auch bei einem hohen Druckanstieg auf der Eingangsseite (Vordruck) ein konstant bleibender Druck auf der Ausgangsseite (Hinterdruck) herrscht. Damit übernimmt das Druckminderungsventil eine wichtige Regelfunktion und gewährleistet eine hohe Prozesssicherheit.

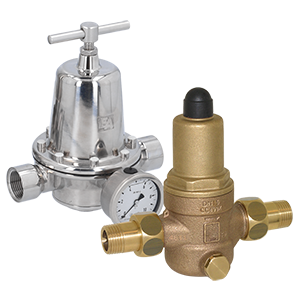

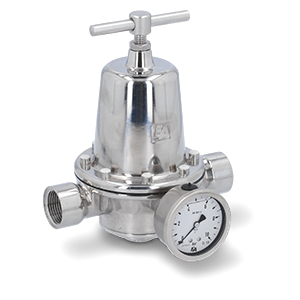

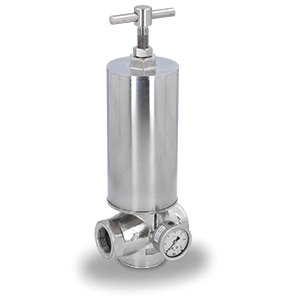

Dabei dient der Hinterdruck als Steuerdruck. Er wird unter einer Membran oder einen Kolben geleitet, deren Bewegung den Druckminderer schließen oder öffnen lässt. Ein Druckanstieg auf der Ausgangsseite bewirkt eine Schließbewegung vom Druckreduzierungsventil. Der gewünschte Hinterdruck wird durch Vorspannung einer Feder eingestellt. Die Federkraft wirkt der Membran- bzw. der Kolbenbewegung entgegen.

Eingebaut werden die Druckminderer in Flüssigkeits- und Gasleitungen, wo sie für den korrekten Mediumdruck sorgen und einen sicheren Prozess gewährleisten. Zum Einsatz kommen die Druckminderungsventile mittlerweile in diversen Bereichen. So können die Druckreduzierventile in der Verfahrenstechnik, in Industrieanlagen oder beim Anlagenbau eingesetzt werden.

Der Edelstahl-Druckminderer von END-Armaturen wurde speziell für die hohen Anforderungen der Lebensmittel-, Pharma- und chemischen Industrie konzipiert. Geeignet sind die Druckreduzierungsventile neutrale Gase sowie verschiedene Dämpfe und Flüssigkeiten. Unser Druckminderer ist dabei auch für Medien mit hoher Viskosität geeignet.

Die Merkmale im Überblick

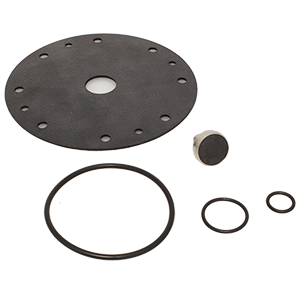

Das federbelastete Druckminderungsventil von END-Armaturen besteht aus Edelstahl und ist gepaart mit Dichtwerkstoffen wie PTFE, EPDM, FKM und PTFE-beschichteten Membranwerkstoffen. Das macht den Druckminderer resistent gegen nahezu alle Durchflussmedien und Umgebungseinflüsse. Die geringen Todräume prädestinieren ihn zudem besonders für die Lebensmittelindustrie.

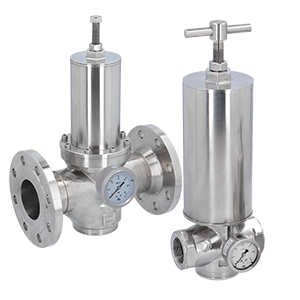

Durch die verschiedenen lieferbaren Anschlussarten ist eine leichte Einbindung in verschiedene Rohrsysteme möglich. So bietet END-Armaturen die Druckminderer beispielsweise mit Gewinde, Anschweißenden nach DIN 11850-2 oder ISO 4200, Milchrohrverschraubungen und vielen weiteren Anschlussvarianten an.

Der Druckminderer ist in drei Gehäusegrößen erhältlich. Der Gehäusetyp 01 ist für eine Durchflussleistung von bis zu 1.000l/h bei einem Δp von 1 bar ausgelegt, der Gehäusetyp 03 für einen maximalen Durchfluss von 4.000l/h bei einem Δp von 1 bar und der Gehäusetyp 05 für eine Durchflussleistung von 4.500l/h bei einem Δp von 1 bar. Nach Druckstufen abgestimmte Kolbendurchmesser und Federn gewährleisten eine hohe Wiederholgenauigkeit der eingestellten Ausgangsdrücke.

Die kompakte Bauform ermöglicht einen Einbau auch bei beengten Platzverhältnissen. Durch die hochglänzende Oberfläche bietet sich ein Einbau im direkten Blickfeld des Bedieners an und ermöglicht dadurch eine leichte Bedienbarkeit. Die Variante mit elektronisch/pneumatischem Druckregler von END-Armaturen kann auch in schwer erreichbaren Anlagenteilen eingebaut werden, da die Bedienung über die Anlagen- bzw. Maschinensteuerung erfolgen kann.

Sie benötigen Hilfe bei der Auswahl eines END-Armaturen Druckminderer? Wir sind für Sie da.
