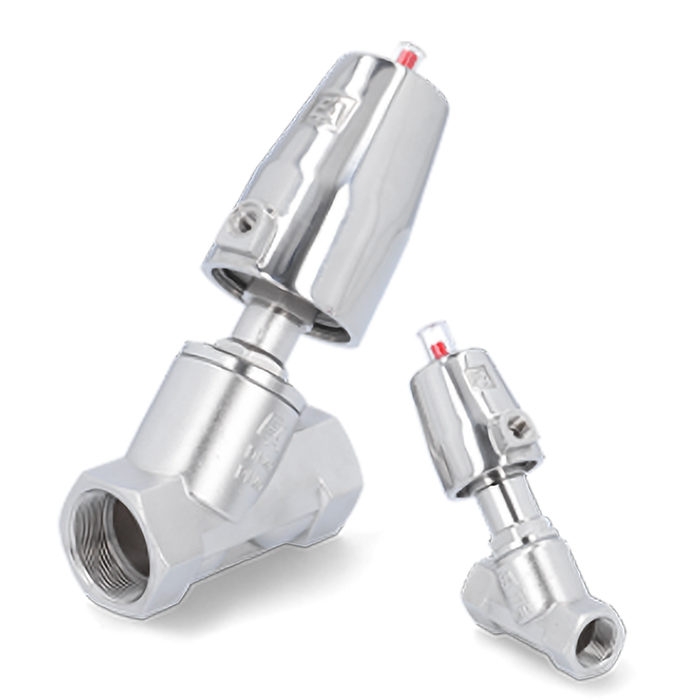

Druckgesteuerte Ventile

Druckgesteuerte Ventile

Mit den druckgesteuerten Ventilen stehen Ihnen eine von END-Armaturen entwickelte und produzierte Serie hochwertiger Ventile zur Verfügung.


97% Lagerverfügbarkeit

Innovative Sonderlösungen

Kompetente Ansprechpartner

Anzeigen als Liste Liste Table
Absteigend sortieren
pro Seite
Anzeigen als Liste Liste Table
Absteigend sortieren
pro Seite

Die Funktion eines druckgesteuerten Ventils

Druckgesteuerte (fremdgesteuerte) Ventile dienen zum Absperren und Schalten (AUF/ZU) vom Medium in einem Rohrleitungssystem oder einer industriellen Anlage. Fremdgesteuerte Ventile öffnen (NC) oder schließen (NO) mit Druckluft (oder andere neutrale Gase oder Flüssigkeiten). Das Steuermedium wird dazu über ein externes Vorsteuerventil in den Steuerzylinder geleitet.

Steuerungsarten von druckgesteuerten Ventilen

Die korrekte Steuerungsart (mit Medium/gegen Medium) muss zu den Einsatzbedingungen sowie zum Medium gewählt werden. Bei Wasser und der Steuerungsart „mit Medium“ kann es zu Druckschlägen im Leitungssystem kommen, daher empfehlen wir in diesem Fall „mit Medium schließend“ nur für gasförmige Medien. Die Mediumdrücke müssen innerhalb der vom Hersteller angegebenen Druckbereiche liegen, da die Ventile ansonsten nicht schalten oder durch den Mediumdruck geöffnet werden.

Ruhe zu, mit dem Mediumstrom schließend

Ruhe zu, gegen den Mediumstrom schließend

Ruhe auf, gegen den Mediumstrom schließend

Die Arten & Unterschiede druckgesteuerter Ventile

 2/2-WEGE VENTILE

Art. DG2Dxx

2/2-Wege Ventile werden überwiegend zum Absperren von Mediendurchflüssen eingestezt.

 3/2-WEGE VENTILE

Art. DG3Dxx

Mit 3/2-Wege Ventilen kann eine Aufteil- oder eine Mischfunktion von Medien realisiert werden.

Merkmale und technische Daten

Die verwendeten Materialien müssen beständig gegenüber dem Medium sein. Darüber hinaus muss die korrekte Steuerungsart (mit Medium/gegen Medium) zum Medium gewählt werden. Bei Wasser und der Steuerungsart „mit Medium“ kann es zu Druckschlägen im Leitungssystem kommen. Daher empfehlen wir die Steuerungsart „mit Medium schließend“ nur für gasförmige Medien. Die Mediumdrücke müssen innerhalb der vom Hersteller angegebenen Druckbereiche liegen, da die Ventile ansonsten nicht schalten oder durch den Mediumdruck geöffnet werden.

Anschluss

  • Gewinde
  • Anschweissenden DIN3239
  • DIN-Flansch
  • NPT-Gewinde
  • Anschweißenden DIN11850-R2
  • Anschweißenden ISO4200
  • Innengewinde

Gehäusematerial

  • Messing
  • Rotguss
  • Edelstahl
  • GG-25

Sitzdichtung

  • PTFE
  • NBR
  • EPDM
  • NBR/PTFE

Steuerzylinder

  • Messing
  • Edelstahl
  • Alumium (SK125)

Verfügbare Größen

  • 1/4″ ... 3"
  • 1/2″ NPT ... 2" NPT
  • DN10 ... DN80

Sie benötigen Hilfe bei der Auswahl eines druckgesteuerten Ventils von END-Armaturen?
Wir sind für Sie da.
