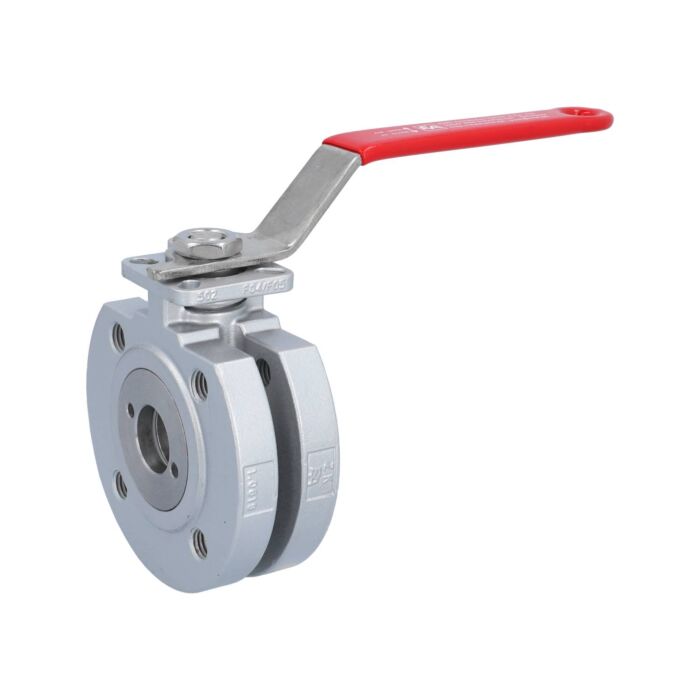

Kompakt-Kugelhahn DN25, PN16/40, ISO5211 Stahl/PTFE-FKM/Edelstahl, F04/F05, Vkt. 11mm

  • TA-Luft
    TA-Luft
    TA-Luft
  • Anti-Static
    Anti-Static
    Anti-Static
  • ISO 5211
    ISO 5211
    ISO 5211
Kompakt-Kugelhahn DN25, PN16/40, ISO5211 Stahl/PTFE-FKM/Edelstahl, F04/F05, Vkt. 11mm
Artikelnummer
ZK451004
DIN-Flansch
40
GSC/Stahl
DN25
PTFE
1-teilig

Ab Lager lieferbar

Artikel ZK451004
Bezeichnung Kompakt-Kugelhahn DN25, PN16/40, ISO5211 Stahl/PTFE-FKM/Edelstahl, F04/F05, Vkt. 11mm
Gewicht [kg] 2.847000
Zulassungen/Abnahmen TA-Luft Zulassung
Kugelwerkstoff Edelstahl
Größe DN25
Gehäusematerial GSC/Stahl
Kugelmaterial Edelstahl
Dichtungsmaterial PTFE
Spindeldichtungsmaterial PTFE/FKM/Graphit
Betätigung Handhebel
Ausführung Kompakt-Kugelhahn
Anschlussvariante DIN-Flansch
Anschlussgröße DN25
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 40
Gehäuseprüfdruck PT [bar] 60
Umgebungstemperatur von [°C] -0
Umgebungstemperatur bis [°C] +80
Mediumtemperatur von [°C] -30
Mediumtemperatur bis [°C] +180
Gehäusedesign 1-teilig
Zolltarifnummer 84818081
RoHS Richtlinie EG 2015/863 konform
REACH Verordnung EG 1907/2006 konform
Datenblatt
Datenblatt ZK

Dateityp: PDF

Vorschau
Anleitung
Anleitung ZK

Dateityp: PDF

Vorschau
QM-Zertifikate
Qualitätsmanagement Zertifikat

Dateityp: PDF

deutsch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Qualitätsmanagement Zertifikat

Dateityp: PDF

englisch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
EU-Konformitätserklärungen
Verordnung EU 1907/2006 (REACH)

Dateityp: PDF

Vorschau
Richtlinie EU 2015/863 (RoHS)

Dateityp: PDF

Vorschau
Alle Angaben sind freibleibend und unverbindlich und gelten nicht für alle Einsatzfälle. Einschränkungen durch Medien und Einsatzbedingungen sind möglich. Die Eignung und der sichere Betrieb der Armaturen obliegt immer dem Betreiber bzw. Hersteller der Maschine oder Anlage.

Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II gemäß Verordnung (EG) Nr. 1272/2008 bei einer Temperatur von +20°C.

Bitte beachten Sie, dass es sich bei den von uns gelieferten Produkten in der von uns gelieferten Form um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen handeln kann, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständigen Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Alle Angaben sind freibleibend und unverbindlich!

Das Herunterladen von 3D-Modellen ist nur für registrierte und angemeldete Benutzer mit einem B2B-Konto möglich. Jetzt anmelden!

Alle herunterladbaren Dateien und Dokumente, wie zum Beispiel Datenblätter, Anleitungen oder 3D-Modelle, unterliegen keinem Änderungsdienst. Für die Aktualität ist ausschließlich der Anwender/Nutzer verantwortlich.

Das Urheberrecht der zur Verfügung gestellten Dokumente und 3D-Modelle liegt bei der END-Armaturen GmbH & Co. KG und Watergates GmbH & Co. KG. Wir weisen ausdrücklich darauf hin, dass die von uns zur Verfügung gestellten Daten ausschließlich für die von uns hergestellten bzw. gelieferten Komponenten verwendet werden dürfen. Bei Zuwiderhandlung behalten wir uns vor, Schadensersatzanforderungen gegen den Anwender zu stellen. Irrtümer und Änderungen behalten wir uns vor.
