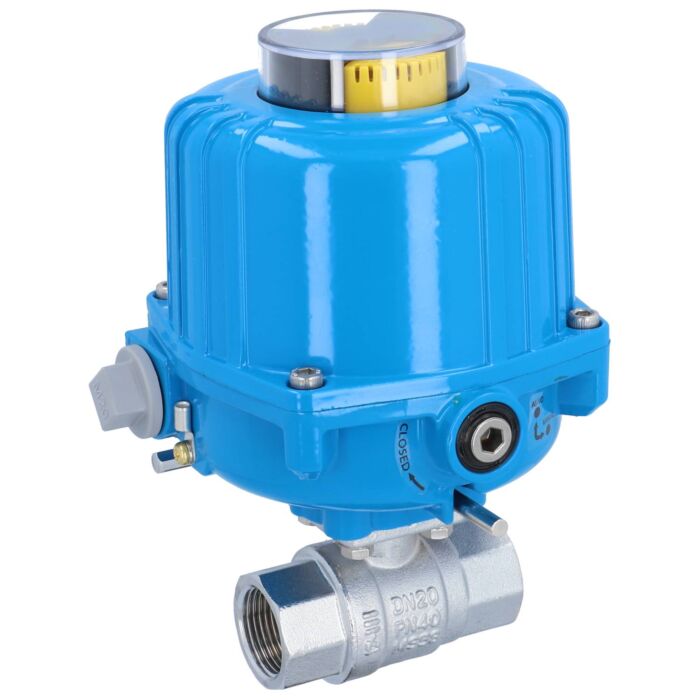

Kugelhahn-KA, 3/4", mit Antrieb-NE03, Messing/PTFE-FKM, 230V 50Hz, Laufzeit 12sek.

KA110024-NE034100
Messing
3/4"
PTFE
230V AC
Kugelhahn-KA, 3/4", mit Antrieb-NE03
Messing/PTFE-FKM, 230V 50Hz, Laufzeit 12sek.
Listenpreis 314,16 € 264,00 €
Verfügbarkeit
Ab Lager lieferbar

    2-Wege Kugelhahn aus Messing mit Flanschplatte nach ISO 5211 und direkt aufgebautem elektrischen Schwenkantrieb. 2-teilige Körperkonstruktion (verschraubt), wartungsfrei, mit vollem zylindrischen Durchgang und Stempelung nach AD-Merkblatt A4. Zum Absperren von neutralen gasförmigen und flüssigen Medien.

    Die Schwenkantriebe der Baureihe NE sind leistungsfähige elektrische 90°-Stellantriebe zur Betätigung von Absperrklappen und Kugelhähnen im AUF-ZU Betrieb. Allen NE-Schwenkantrieben sind ein robustes Gehäuse aus einer mit Polyester beschichteten Aluminium-Legierung, thermischem Überlastungsschutz und eine Heizung gegen Kondenswasser für eine lange, störungsfreie Lebensdauer gemeinsam. Die Schwenkantriebe sind standardmäßig mit zwei zusätzlichen Endlagenschaltern, einer Handnotbetätigung und einer optischen Stellungsanzeige ausgerüstet, die geschützt unter einem Glasdeckel im Gehäuseoberteil liegt.

    Bei Betriebstemperaturen über +80°C bitte das Druck-Temperatur-Diagramm im Datenblatt beachten.

    Der Kugelhahn ist in unserem Shop in vielen Varianten online bestellbar:

    • handbetätigt
    • handbetätigt mit aufgebauter Endschalterbox
    • pneumatisch betätigt mit aufgebautem pneumatischen Antrieb, doppelt- oder einfachwirkend
    • pneumatisch betätigt mit aufgebautem pneumatischen Antrieb, Endschalter und/oder Magnetventil
    • elektrisch betätigt mit aufgebautem elektrischen Antrieb
    Weitere Informationen
    Artikel KA110024-NE034100
    Bezeichnung Kugelhahn-KA, 3/4", mit Antrieb-NE03, Messing/PTFE-FKM, 230V 50Hz, Laufzeit 12sek.
    Gewicht [kg] 1.920000
    Spannung 230V AC
    Größe 3/4"
    Gehäusematerial Messing
    Kugelmaterial Messing hartverchromt
    Dichtungsmaterial PTFE
    Spindeldichtungsmaterial PTFE/FKM
    Betätigung Elektrisch
    Anschlussgröße 3/4"
    Betriebsdruck von [bar] 0
    Betriebsdruck bis [bar] 16
    Gehäuseprüfdruck PT [bar] 24
    Umgebungstemperatur von [°C] -20
    Umgebungstemperatur bis [°C] +70
    Mediumtemperatur von [°C] -20
    Mediumtemperatur bis [°C] +120
    Gehäusedesign 2-teilig
    RoHS Richtlinie EG 2015/863 konform
    REACH Verordnung EG 1907/2006 konform
    Downloads
    Datenblatt
    Datenblatt KA-NE
    Datenblatt KA
    Datenblatt NE
    Anleitung
    Anleitung KA
    Anleitung NE
    Anschlussplan
    Anschlussplan SU-12000-A
    EU-Konformitätserklärung
    Verordnung EU 1907/2006 (REACH)
    Richtlinie EU 2015/863 (RoHS)
    Zertifikat
    Qualitätsmanagement Zertifikat

    deutsch
    Zertifizierungszyklus 4. April 2023 bis 3. April 2026

    Qualitätsmanagement Zertifikat

    englisch
    Zertifizierungszyklus 4. April 2023 bis 3. April 2026

    Passende Ersatzteile
