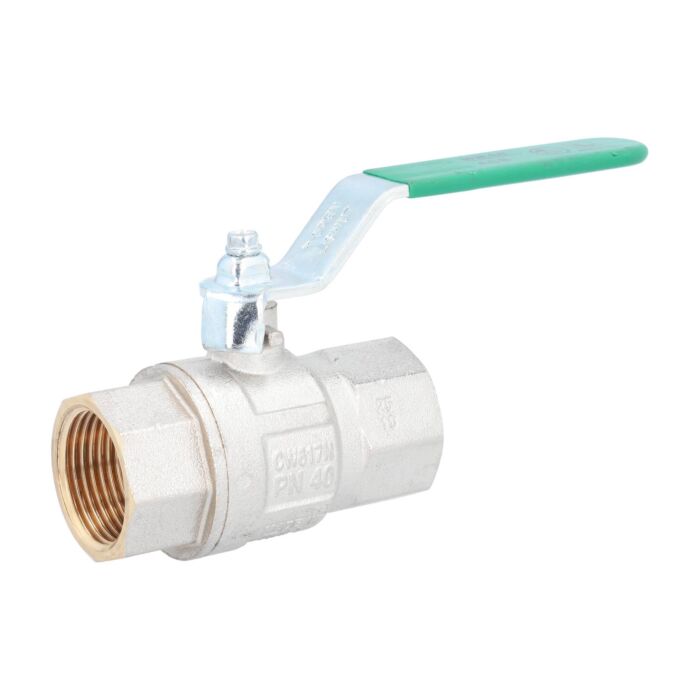

Kugelhahn 1", DIN-DVGW W570, PN40 Ms/PTFE, für Trinkwasser nach EN13828

  • DVGW Wasser-Zulassung
    DVGW Wasser-Zulassung
    DVGW Wasser-Zulassung
2-Wege Kugelhahn für Trinkwasser nach EN13828.
  • DIN-DVGW W570 Zulassung
  • voller Durchgang
  • beiderseits Innengewinde
  • Handhebel Stahl-verzinkt, kunststoffummantelt
Artikelnummer
IW111625
Innengewinde - DIN2999
40
Messing
1"
PTFE
2-teilig

Ab Lager lieferbar

Artikel IW111625
Bezeichnung Kugelhahn 1", DIN-DVGW W570, PN40 Ms/PTFE, für Trinkwasser nach EN13828
Gewicht [kg] 0.467000
Zulassungen/Abnahmen DVGW-Wasser
Größe 1"
Gehäusematerial Messing
Dichtungsmaterial PTFE
Spindeldichtungsmaterial FKM/NBR
Betätigung Handhebel
Anschlussvariante Innengewinde - DIN2999
Anschlussgröße 1"
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 40
Gehäuseprüfdruck PT [bar] 60
Umgebungstemperatur von [°C] -0
Umgebungstemperatur bis [°C] +60
Mediumtemperatur von [°C] 0
Mediumtemperatur bis [°C] +150
Gehäusedesign 2-teilig
Zolltarifnummer 84818081
RoHS Richtlinie EG 2015/863 konform
REACH Verordnung EG 1907/2006 konform
Datenblatt
Datenblatt IW

Dateityp: PDF

Vorschau
Anleitung
Anleitung IW

Dateityp: PDF

Vorschau
Zertifikat
DVGW-Zertifikat IW

Dateityp: PDF

Vorschau
QM-Zertifikate
Qualitätsmanagement Zertifikat

Dateityp: PDF

deutsch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Qualitätsmanagement Zertifikat

Dateityp: PDF

englisch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
EU-Konformitätserklärungen
Verordnung EU 1907/2006 (REACH)

Dateityp: PDF

Vorschau
Richtlinie EU 2015/863 (RoHS)

Dateityp: PDF

Vorschau
Alle Angaben sind freibleibend und unverbindlich und gelten nicht für alle Einsatzfälle. Einschränkungen durch Medien und Einsatzbedingungen sind möglich. Die Eignung und der sichere Betrieb der Armaturen obliegt immer dem Betreiber bzw. Hersteller der Maschine oder Anlage.

Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II gemäß Verordnung (EG) Nr. 1272/2008 bei einer Temperatur von +20°C.

Bitte beachten Sie, dass es sich bei den von uns gelieferten Produkten in der von uns gelieferten Form um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen handeln kann, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständigen Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Alle Angaben sind freibleibend und unverbindlich!

Das Herunterladen von 3D-Modellen ist nur für registrierte und angemeldete Benutzer mit einem B2B-Konto möglich. Jetzt anmelden!

Alle herunterladbaren Dateien und Dokumente, wie zum Beispiel Datenblätter, Anleitungen oder 3D-Modelle, unterliegen keinem Änderungsdienst. Für die Aktualität ist ausschließlich der Anwender/Nutzer verantwortlich.

Das Urheberrecht der zur Verfügung gestellten Dokumente und 3D-Modelle liegt bei der END-Armaturen GmbH & Co. KG und Watergates GmbH & Co. KG. Wir weisen ausdrücklich darauf hin, dass die von uns zur Verfügung gestellten Daten ausschließlich für die von uns hergestellten bzw. gelieferten Komponenten verwendet werden dürfen. Bei Zuwiderhandlung behalten wir uns vor, Schadensersatzanforderungen gegen den Anwender zu stellen. Irrtümer und Änderungen behalten wir uns vor.
Kugelhahn 1", DIN-DVGW W570, PN40 Ms/PTFE, für Trinkwasser nach EN13828

Bauform
2-teilige Körperkonstruktion (verschraubt), mit vollem zylindrischen Durchgang. Mit DIN-DVGW W570 Zulassung für Trinkwasser nach EN13828.

Betätigung
90°-Drehung des Handhebels.

Für  Betriebstemperaturen über +80°C siehe Druck-Temperatur-Diagramm im Datenblatt.​

Der Kugelhahn ist in folgenden Ausführungen lieferbar und in unserem Shop online bestellbar:

  • beiderseits Innengewinde
  • Innen-/Außengewinde
  • Handhebel aus verzinktem Stahl, grüner Kunststoffgriff
  • Flügelgriff aus Aluminium, grün beschichtet​​

Werkszeugnis DIN EN 10204-2.2, Versand erfolgt sep. mit der Rechnung
Bruttopreis 17,85 € 15,00 €
Kugelhahn, PN25 bis PN50, Messing/PTFE, DVGW-W570 Innengewinde, Handhebel grün / Artikelnummer: IW1116
