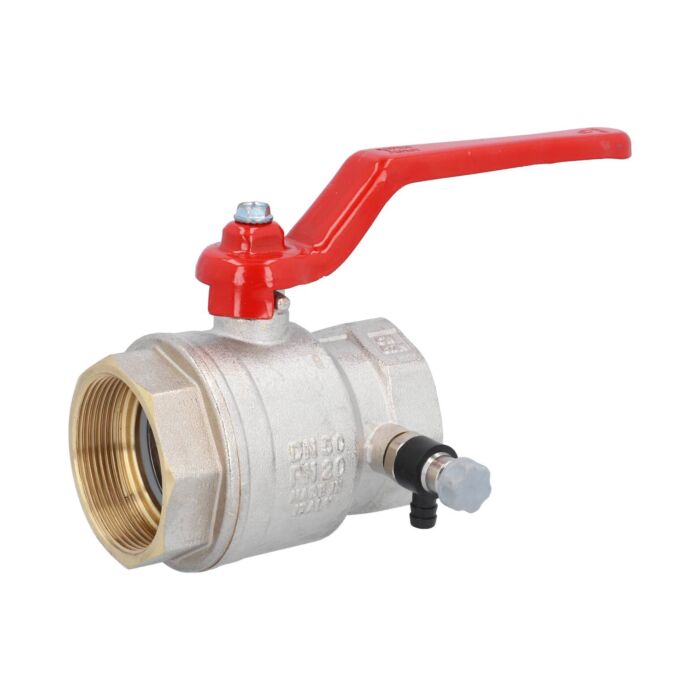

Kugelhahn 2", PN20, Ms/PTFE-NBR Innengewinde, mit Entleerung

2-Wege Kugelhahn mit Entleerungshahn
  • Beiderseits Innengewinde
  • voller Durchgang
  • wartungsfrei
  • Handhebel aus Stahl, rot epoxydlackiert
Artikelnummer
IE111028
Innengewinde - ISO228
20
Messing
2"-ISO228
PTFE
2-teilig

Ab Lager lieferbar

Artikel IE111028
Bezeichnung Kugelhahn 2", PN20, Ms/PTFE-NBR Innengewinde, mit Entleerung
Gewicht [kg] 1.661000
Größe 2"-ISO228
Gehäusematerial Messing
Dichtungsmaterial PTFE
Spindeldichtungsmaterial NBR
Betätigung Handhebel
Anschlussvariante Innengewinde - ISO228
Anschlussgröße 2"
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 20
Gehäuseprüfdruck PT [bar] 30
Umgebungstemperatur von [°C] -0
Umgebungstemperatur bis [°C] +80
Mediumtemperatur von [°C] -20
Mediumtemperatur bis [°C] +110
Gehäusedesign 2-teilig
Zolltarifnummer 84818081
RoHS Richtlinie EG 2015/863 konform
REACH Verordnung EG 1907/2006 konform
Datenblatt
Datenblatt IE

Dateityp: PDF

Vorschau
Anleitung
Anleitung IE

Dateityp: PDF

Vorschau
QM-Zertifikate
Qualitätsmanagement Zertifikat

Dateityp: PDF

deutsch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Qualitätsmanagement Zertifikat

Dateityp: PDF

englisch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
EU-Konformitätserklärungen
Verordnung EU 1907/2006 (REACH)

Dateityp: PDF

Vorschau
Richtlinie EU 2015/863 (RoHS)

Dateityp: PDF

Vorschau
Alle Angaben sind freibleibend und unverbindlich und gelten nicht für alle Einsatzfälle. Einschränkungen durch Medien und Einsatzbedingungen sind möglich. Die Eignung und der sichere Betrieb der Armaturen obliegt immer dem Betreiber bzw. Hersteller der Maschine oder Anlage.

Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II gemäß Verordnung (EG) Nr. 1272/2008 bei einer Temperatur von +20°C.

Bitte beachten Sie, dass es sich bei den von uns gelieferten Produkten in der von uns gelieferten Form um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen handeln kann, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständigen Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Alle Angaben sind freibleibend und unverbindlich!

Das Herunterladen von 3D-Modellen ist nur für registrierte und angemeldete Benutzer mit einem B2B-Konto möglich. Jetzt anmelden!

Alle herunterladbaren Dateien und Dokumente, wie zum Beispiel Datenblätter, Anleitungen oder 3D-Modelle, unterliegen keinem Änderungsdienst. Für die Aktualität ist ausschließlich der Anwender/Nutzer verantwortlich.

Das Urheberrecht der zur Verfügung gestellten Dokumente und 3D-Modelle liegt bei der END-Armaturen GmbH & Co. KG und Watergates GmbH & Co. KG. Wir weisen ausdrücklich darauf hin, dass die von uns zur Verfügung gestellten Daten ausschließlich für die von uns hergestellten bzw. gelieferten Komponenten verwendet werden dürfen. Bei Zuwiderhandlung behalten wir uns vor, Schadensersatzanforderungen gegen den Anwender zu stellen. Irrtümer und Änderungen behalten wir uns vor.
Kugelhahn 2", PN20, Ms/PTFE-NBR Innengewinde, mit Entleerung

2-Wege Kugelhahn aus Messing mit Entleerungshahn. Zum Absperren von neutralen gasförmigen und flüssigen Medien und anschließendem Entleeren bzw. Belüften der abgesperrten Rohrleitung. Das Gehäuse besteht aus einer zweiteilig verschraubten Körperkonstruktion mit vollem zylindrischem Durchgang und ist wartungsfrei.

Zur Betätigung des Kugelhahns in AUF oder ZU Position wird der Handhebel um 90° gedreht. Der Entleerungshahn kann mittels eines Knaufs geöffnet werden.

Bei Betriebstemperaturen über +80°C bitte das Druck-Temperatur-Diagramm im Datenblatt beachten.​
