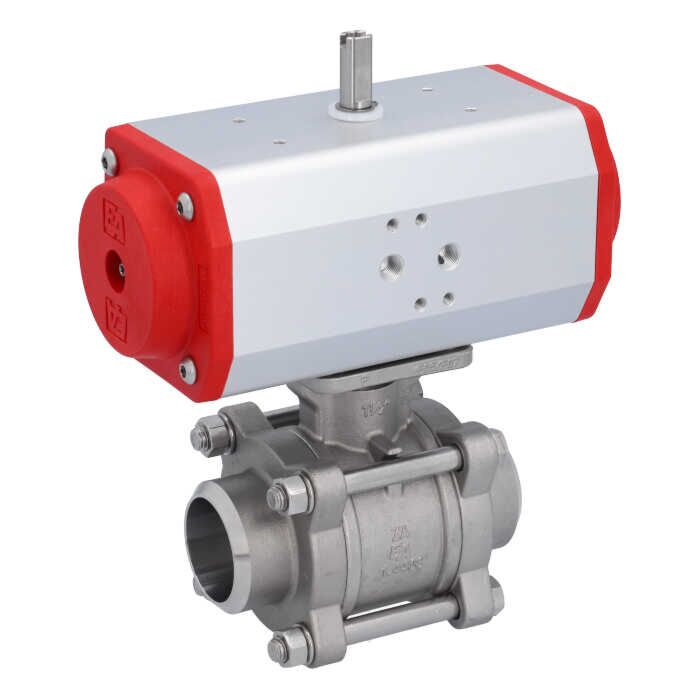

Kugelhahn-ZA, DN40-Anschweißende, mit Antrieb-ED63 Ed/PTFE-FKM, hohlraumarm, doppeltwirkend

  • Anti-Static
    Anti-Static
    Anti-Static
  • CE-PED
    CE-PED
    CE-PED
  • DIN-Baulänge
    DIN-Baulänge
    DIN-Baulänge
  • Fire-Safe
    Fire-Safe
    Fire-Safe
  • ISO 5211
    ISO 5211
    ISO 5211
  • Rostfrei
    Rostfrei
    Rostfrei
  • TA-Luft
    TA-Luft
    TA-Luft
Kugelhahn-ZA, DN40-Anschweißende, mit Antrieb-ED63 Ed/PTFE-FKM, hohlraumarm, doppeltwirkend
Artikelnummer
ZA310366-ED620632
Anschweißenden DIN 3239
16
Edelstahl
DN40
PTFE-hohlraumarm
3-teilig
Sie sehen keine Verfügbarkeit? Jetzt mit Ihrem B2B-Konto anmelden.
Artikel ZA310366-ED620632
Bezeichnung Kugelhahn-ZA, DN40-Anschweißende, mit Antrieb-ED63 Ed/PTFE-FKM, hohlraumarm, doppeltwirkend
Gewicht [kg] 5.160000
Kugelwerkstoff Edelstahl
Größe DN40
Gehäusematerial Edelstahl
Funktion doppeltwirkend
Kugelmaterial Edelstahl
Dichtungsmaterial PTFE-hohlraumarm
Spindeldichtungsmaterial PTFE/FKM/Graphit
Betätigung Pneumatisch - doppeltwirkend
Anschlussvariante Anschweißenden DIN 3239
Anschlussgröße 40
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 16
Gehäuseprüfdruck PT [bar] 24
Umgebungstemperatur von [°C] -20
Umgebungstemperatur bis [°C] +80
Mediumtemperatur von [°C] -30
Mediumtemperatur bis [°C] +120
Gehäusedesign 3-teilig
Zolltarifnummer 84818081
RoHS Richtlinie EG 2015/863 konform
REACH Verordnung EG 1907/2006 konform
Datenblatt
Datenblatt ZA-ED

Dateityp: PDF

Vorschau
Datenblatt ZA

Dateityp: PDF

Vorschau
Datenblatt ED/EE

Dateityp: PDF

Vorschau
Anleitung
Anleitung ZA

Dateityp: PDF

Vorschau
Anleitung ED/EE

Dateityp: PDF

Vorschau
Zertifikat
TA-Luft Zertifikat

Dateityp: PDF

Vorschau
EU-Konformitätserklärungen
Verordnung EU 1907/2006 (REACH)

Dateityp: PDF

Vorschau
Richtlinie EU 2015/863 (RoHS)

Dateityp: PDF

Vorschau
QM-Zertifikate
Qualitätsmanagement Zertifikat

Dateityp: PDF

deutsch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Qualitätsmanagement Zertifikat

Dateityp: PDF

englisch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Alle Angaben sind freibleibend und unverbindlich und gelten nicht für alle Einsatzfälle. Einschränkungen durch Medien und Einsatzbedingungen sind möglich. Die Eignung und der sichere Betrieb der Armaturen obliegt immer dem Betreiber bzw. Hersteller der Maschine oder Anlage.

Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II gemäß Verordnung (EG) Nr. 1272/2008 bei einer Temperatur von +20°C.

Bitte beachten Sie, dass es sich bei den von uns gelieferten Produkten in der von uns gelieferten Form um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen handeln kann, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständigen Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Alle Angaben sind freibleibend und unverbindlich!

Das Herunterladen von 3D-Modellen ist nur für registrierte und angemeldete Benutzer mit einem B2B-Konto möglich. Jetzt anmelden!

Alle herunterladbaren Dateien und Dokumente, wie zum Beispiel Datenblätter, Anleitungen oder 3D-Modelle, unterliegen keinem Änderungsdienst. Für die Aktualität ist ausschließlich der Anwender/Nutzer verantwortlich.

Das Urheberrecht der zur Verfügung gestellten Dokumente und 3D-Modelle liegt bei der END-Armaturen GmbH & Co. KG und Watergates GmbH & Co. KG. Wir weisen ausdrücklich darauf hin, dass die von uns zur Verfügung gestellten Daten ausschließlich für die von uns hergestellten bzw. gelieferten Komponenten verwendet werden dürfen. Bei Zuwiderhandlung behalten wir uns vor, Schadensersatzanforderungen gegen den Anwender zu stellen. Irrtümer und Änderungen behalten wir uns vor.
2 Endschalter elektrisch/mech., max.250V, IP67, im Alu-Gehäuse, M20x1.5, opt. Stellungsanzeige
Bruttopreis 52,36 € 44,00 €
Stellungsanzeige optisch DW/EW 43-85 Kunststoff (rot)
Bruttopreis 3,69 € 3,10 €
3/2-5/2-Wege Magnetventil, Namur, 24V DC 1/4", 1.5-8bar, mit Handnotbetätigung, Alu/NBR
Bruttopreis 28,56 € 24,00 €
3/2-5/2-Wege Magnetventil, Namur, 230V 50/60Hz 1/4", 1.5-8bar, mit Handnotbetätigung, Alu/NBR
Bruttopreis 28,56 € 24,00 €
Werkszeugnis DIN EN 10204-2.2, Versand erfolgt sep. mit der Rechnung
Bruttopreis 17,85 € 15,00 €
Abnahmeprüfzeugnis DIN EN 10204-3.1 in Abschrift, Versand erfolgt sep. mit der Rechnung
Bruttopreis 35,70 € 30,00 €
Kugelhahn DN40, PN64, 1.4408/PTFE-FKM, DIN3202-S13 Anschweiß., hohlraumarm, ISO5211, F05/F07,Vkt.14mm
Bruttopreis 189,21 € 159,00 €
Kugelhahn DN40, PN64, 1.4408/PTFE-FKM, DIN3202-S13 Anschweiß., hohlraumarm, ISO5211, F05/F07,Vkt.14mm
Schwenkantrieb-DW63, DIN, F05/07, 8kt.14 pneumatisch, doppeltwirkend
Bruttopreis 133,28 € 112,00 €
