Stoffschieber, GG25/metall, DN150, PN10, GG25/Edelstahl, federrückstellend

Artikelnummer
WGE-GG-MET-150/PSNC
DIN Baulänge nach EN 558-1
Stoffschieber, GG25/metall, DN150, PN10
GG25/Edelstahl, federrückstellend
1.067,00 € Preis ohne MwSt.
Verfügbarkeit
Liefertermin anfragen

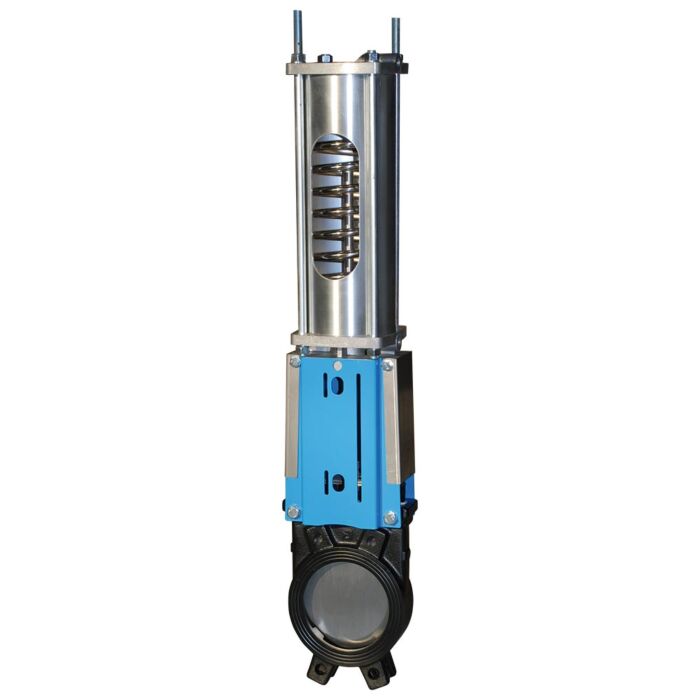

Stoffschieber mit einteiligem Zentriergehäuse zum Einklemmen zwischen Flansche nach EN 1092-1 Typ 11 Form B - PN10. Für Flansche nach ANSI 150 auf Anfrage. Die Druckbeaufschlagung erfolgt bei diesem Schieber von einer Seite einseitig dichtend). Seitenteile aus epoxidbeschichtetem Stahl ermöglichen eine einfache Montage von elektro/mechanischen oder induktiven Endschaltern. Der pneumatisch einfachwirkende Antrieb mit Federkraft schließend ist die Basis für eine einfache und zuverlässige Automatisierung des Stoffschiebers mit Failsafe Funktion.

Stoffschieber werden aufgrund ihrer Bauform oft auch als Messerschieber, Plattenschieber, Drehschieber oder auch Spatenschieber genannt. Die Watergates Stoffschieber sind mit diesen Schiebern vergleichbar und können für den vergleichbaren Einsatzfall verwendet werden.

In unserem Shop sind weitere Antriebsformen bestellbar, zum Beispiel:

  • Handrad
  • Handhebel
  • pneumatischer Antrieb (doppelt- oder einfachwirkend)
  • elektrischer Antrieb
  • hydraulischer Antrieb

Durchflussmedien
Flüssigkeiten und verschmutzte Medien mit Faseranteilen, zähflüssige Medien, Abwasser, Klärschlamm, Lebensmittel usw. (Kunststoffgranulate, Pulver, Sand oder ähnliche Materialien auf Anfrage). Nicht geeignet für Dampf.

Gehäuse
GG-25, grundiert und Polyester beschichtet (eingebrannt 190°, 20min) oder Edelstahl 1.4408. Baulänge nach EN 558-1 Reihe 20.

Sitzdichtung
Je nach Ausführung metallisch dichtend oder weichdichtend mit NBR, EPDM, FKM, Silikon oder PTFE-Dichtung

Stopfbuchspackung
3-teiliger Dichtungssatz, Standard:
1x Synthetikfaser, PTFE-beschichtet, PTFE- / Ölfüllung
1x kantenverstärkte (Kevlar®) Dichtung
1x NBR-, EPDM oder FKM-Ring (Schüttgut auf Anfrage)

Weitere Packungsausführungen sind lieferbar, zum Beispiel:

  • X-Ring
  • Kantenverstärkte Dichtung
  • Kupferdichtung
  • Edelstahldichtung

Geschliffenes Schieberblatt (Messer)
Material: Edelstahl 1.4307 bzw. 1.4404

Weitere Messerausführungen sind erhältlich, zum Beispiel:

  • gehärtet
  • poliert
  • MPF-beschichtet: anti-haft und höchst beständig gegen Säuren und Chemikalien

Spindel
Doppelt gelagerte Spindel. Das Schieberblatt (daher Plattenschieber) wird erst am Ende des Schließvorganges gegen bzw. an die Dichtung geführt, daher kein Schleifen während des Stellvorganges und somit ein geringeres Drehmoment. Das Schieberblatt wirkt hierbei wie ein Messer und kann Medien zum Teil durchtrennen, woraus die Begriffe Messerschieber oder Spatenschieber abgeleitet werden.
Material: Edelstahl 1.4305 oder 1.4404.

Leckrate
Bitte beachten Sie, dass bei metallisch dichtenden Stoffschiebern mit einer Leckrate von 0,4% vom Kv-Wert zu rechnen ist (dünnflüssige Medien).

In unserem Shop sind weitere Varianten des Stoffschiebers WGE online bestellbar:

  • Stoffschieber in Nennweiten von DN50 bis DN400, größere Nennweiten auf Anfrage
  • Stoffschieber für beidseitige Druckbeaufschlagung (bidirectional)
  • Stoffschieber mit ATEX Zulassung für den Einsatz in explosiven Atmosphären .

Die Muttern der Stopfbuchse müssen nach der Montage eingestellt werden. Bitte beachten Sie zur Inbetriebnahme die Montage- und Bedienungsanleitung und für weitere Informationen und Einsatzbedingungen unsere technischen Datenblätter!

Kevlar® ist ein eingetragenes Warenzeichen von DuPont

Weitere Informationen
Artikelnummer WGE-GG-MET-150/PSNC
Bezeichnung Stoffschieber, GG25/metall, DN150, PN10, GG25/Edelstahl, federrückstellend
Gewicht [kg] 37.700000
Größen DN150
Gehäuse GG-25
Dichtung Metallisch
Betätigung Pneumatisch - einfachwirkend
Kugelmaterial Edelstahl
Spindeldichtungsmaterial 0
Anschlussgröße DN150
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 10
Gehäuseprüfdruck PT [bar] 15
Umgebungstemperatur von [°C] 0
Umgebungstemperatur bis [°C] +80
Mediumtemperatur von [°C] -20
Mediumtemperatur bis [°C] +120
Gehäusedesign 1-teilig
Downloads
Datenblatt
Datenblatt WGE-PSNC
Anleitung
Anleitung WGE
Passende Ersatzteile

Lieferterminanfrage

Bitte loggen Sie sich ein, um eine Lieferterminanfrage zu stellen.
