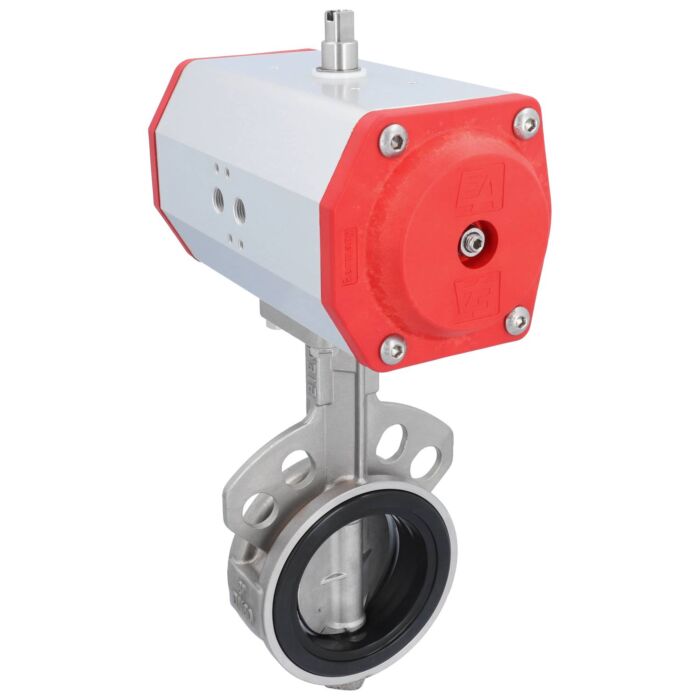

Absperrklappe-WA, DN80, mit Antrieb-EE, EW85 Edelstahl/Edelstahl/EPDM, federrückstellend

Artikelnummer
WA334009-EE620852
10
Edelstahl
DN80
EPDM
1-teilig

Liefertermin anfragen

Artikel WA334009-EE620852
Bezeichnung Absperrklappe-WA, DN80, mit Antrieb-EE, EW85 Edelstahl/Edelstahl/EPDM, federrückstellend
Gewicht [kg] 8.590000
Manschette EPDM
Klappenscheibe Edelstahl
Größe DN80
Gehäusematerial Edelstahl
Funktion einfachwirkend
Spindeldichtungsmaterial NBR
Betätigung Pneumatisch - einfachwirkend
Ausführung Zwischenflansch - Wafer
Anschlussgröße DN80
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 10
Gehäuseprüfdruck PT [bar] 15
Umgebungstemperatur von [°C] -20
Umgebungstemperatur bis [°C] +80
Mediumtemperatur von [°C] -20
Mediumtemperatur bis [°C] +120
Gehäusedesign 1-teilig
Zolltarifnummer 84818085
RoHS Richtlinie EG 2015/863 konform
REACH Verordnung EG 1907/2006 konform
Datenblatt
Datenblatt WA-EE

Dateityp: PDF

Vorschau
Datenblatt WA

Dateityp: PDF

Vorschau
Datenblatt ED/EE

Dateityp: PDF

Vorschau
Anleitung
Anleitung WA

Dateityp: PDF

Vorschau
Anleitung ED/EE

Dateityp: PDF

Vorschau
QM-Zertifikate
Qualitätsmanagement Zertifikat

Dateityp: PDF

deutsch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Qualitätsmanagement Zertifikat

Dateityp: PDF

englisch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
EU-Konformitätserklärungen
Verordnung EU 1907/2006 (REACH)

Dateityp: PDF

Vorschau
Richtlinie EU 2015/863 (RoHS)

Dateityp: PDF

Vorschau
Alle Angaben sind freibleibend und unverbindlich und gelten nicht für alle Einsatzfälle. Einschränkungen durch Medien und Einsatzbedingungen sind möglich. Die Eignung und der sichere Betrieb der Armaturen obliegt immer dem Betreiber bzw. Hersteller der Maschine oder Anlage.

Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II gemäß Verordnung (EG) Nr. 1272/2008 bei einer Temperatur von +20°C.

Bitte beachten Sie, dass es sich bei den von uns gelieferten Produkten in der von uns gelieferten Form um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen handeln kann, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständigen Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Alle Angaben sind freibleibend und unverbindlich!

Das Herunterladen von 3D-Modellen ist nur für registrierte und angemeldete Benutzer mit einem B2B-Konto möglich. Jetzt anmelden!

Alle herunterladbaren Dateien und Dokumente, wie zum Beispiel Datenblätter, Anleitungen oder 3D-Modelle, unterliegen keinem Änderungsdienst. Für die Aktualität ist ausschließlich der Anwender/Nutzer verantwortlich.

Das Urheberrecht der zur Verfügung gestellten Dokumente und 3D-Modelle liegt bei der END-Armaturen GmbH & Co. KG und Watergates GmbH & Co. KG. Wir weisen ausdrücklich darauf hin, dass die von uns zur Verfügung gestellten Daten ausschließlich für die von uns hergestellten bzw. gelieferten Komponenten verwendet werden dürfen. Bei Zuwiderhandlung behalten wir uns vor, Schadensersatzanforderungen gegen den Anwender zu stellen. Irrtümer und Änderungen behalten wir uns vor.
2 Endschalter elektrisch/mech., max.250V, IP67, im Alu-Gehäuse, M20x1.5, opt. Stellungsanzeige
Bruttopreis 52,36 € 44,00 €
Stellungsanzeige optisch DW/EW 43-85 Kunststoff (rot)
Bruttopreis 3,69 € 3,10 €
3/2-5/2-Wege Magnetventil, Namur, 24V DC 1/4", 1.5-8bar, mit Handnotbetätigung, Alu/NBR
Bruttopreis 28,56 € 24,00 €
3/2-5/2-Wege Magnetventil, Namur, 230V 50/60Hz 1/4", 1.5-8bar, mit Handnotbetätigung, Alu/NBR
Bruttopreis 28,56 € 24,00 €
Werkszeugnis DIN EN 10204-2.2, Versand erfolgt sep. mit der Rechnung
Bruttopreis 17,85 € 15,00 €
Abnahmeprüfzeugnis DIN EN 10204-3.1 in Abschrift, Versand erfolgt sep. mit der Rechnung
Bruttopreis 35,70 € 30,00 €
Montage-Set DN80, PN16, Edelstahl 1.4571 für Zwischenflansch-Absperrklappen
Bruttopreis 174,93 € 147,00 €
Absperrklappe DN80, PN10/16, Baulänge EN558-20 1.4408/EPDM/1.4408, ISO 5211, F05/07
Bruttopreis 280,84 € 236,00 €
Schwenkantrieb-EW85, DIN, F05/07, 8kt.17 pneumatisch, federrückstellend
Bruttopreis 230,86 € 194,00 €
Reduzierung 8kt.17-Vkt.11
Bruttopreis 7,14 € 6,00 €
