Kugelhahn KA 11/2", mit Antrieb OD50 Messing/PTFE-FKM, doppeltwirkend

  • CE-PED
    CE-PED
    CE-PED
  • ISO 5211
    ISO 5211
    ISO 5211
2-Wege Kugelhahn mit pneumatischem Antrieb
  • Antrieb mit SIL-Zulassung
  • doppeltwirkend
  • beiderseits Innengewinde
  • voller Durchgang
  • wartungsfrei
Artikelnummer
KA27-OD50
Innengewinde - ISO228
16
Messing
11/2"-ISO228
PTFE
2-teilig

Ab Lager lieferbar

Artikel KA27-OD50
Bezeichnung Kugelhahn KA 11/2", mit Antrieb OD50 Messing/PTFE-FKM, doppeltwirkend
Gewicht [kg] 2.370000
Größe 11/2"-ISO228
Gehäusematerial Messing
Funktion doppeltwirkend
Dichtungsmaterial PTFE
Spindeldichtungsmaterial PTFE/FKM
Betätigung pneumatisch - doppeltwirkend
Anschlussvariante Innengewinde - ISO228
Anschlussgröße 11/2"
Betriebsdruck von [bar] 0
Betriebsdruck bis [bar] 16
Gehäuseprüfdruck PT [bar] 24
Umgebungstemperatur von [°C] -20
Umgebungstemperatur bis [°C] +80
Mediumtemperatur von [°C] -20
Mediumtemperatur bis [°C] +120
Gehäusedesign 2-teilig
Zolltarifnummer 84818081
RoHS Richtlinie EG 2015/863 konform
REACH Verordnung EG 1907/2006 konform
Datenblatt
Datenblatt KA-OD

Dateityp: PDF

Vorschau
Datenblatt KA

Dateityp: PDF

Vorschau
Datenblatt OD/OE

Dateityp: PDF

Vorschau
Anleitung
Anleitung KA

Dateityp: PDF

Vorschau
Anleitung OD/OE

Dateityp: PDF

Vorschau
Zertifikat
SIL Zertifikat Antrieb OD/OE

Dateityp: PDF

Vorschau
QM-Zertifikate
Qualitätsmanagement Zertifikat

Dateityp: PDF

deutsch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
Qualitätsmanagement Zertifikat

Dateityp: PDF

englisch
Zertifizierungszyklus 4. April 2023 bis 3. April 2026

Vorschau
EU-Konformitätserklärungen
Verordnung EU 1907/2006 (REACH)

Dateityp: PDF

Vorschau
Richtlinie EU 2015/863 (RoHS)

Dateityp: PDF

Vorschau
Alle Angaben sind freibleibend und unverbindlich und gelten nicht für alle Einsatzfälle. Einschränkungen durch Medien und Einsatzbedingungen sind möglich. Die Eignung und der sichere Betrieb der Armaturen obliegt immer dem Betreiber bzw. Hersteller der Maschine oder Anlage.

Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II gemäß Verordnung (EG) Nr. 1272/2008 bei einer Temperatur von +20°C.

Bitte beachten Sie, dass es sich bei den von uns gelieferten Produkten in der von uns gelieferten Form um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen handeln kann, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständigen Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Alle Angaben sind freibleibend und unverbindlich!

Das Herunterladen von 3D-Modellen ist nur für registrierte und angemeldete Benutzer mit einem B2B-Konto möglich. Jetzt anmelden!

Alle herunterladbaren Dateien und Dokumente, wie zum Beispiel Datenblätter, Anleitungen oder 3D-Modelle, unterliegen keinem Änderungsdienst. Für die Aktualität ist ausschließlich der Anwender/Nutzer verantwortlich.

Das Urheberrecht der zur Verfügung gestellten Dokumente und 3D-Modelle liegt bei der END-Armaturen GmbH & Co. KG und Watergates GmbH & Co. KG. Wir weisen ausdrücklich darauf hin, dass die von uns zur Verfügung gestellten Daten ausschließlich für die von uns hergestellten bzw. gelieferten Komponenten verwendet werden dürfen. Bei Zuwiderhandlung behalten wir uns vor, Schadensersatzanforderungen gegen den Anwender zu stellen. Irrtümer und Änderungen behalten wir uns vor.

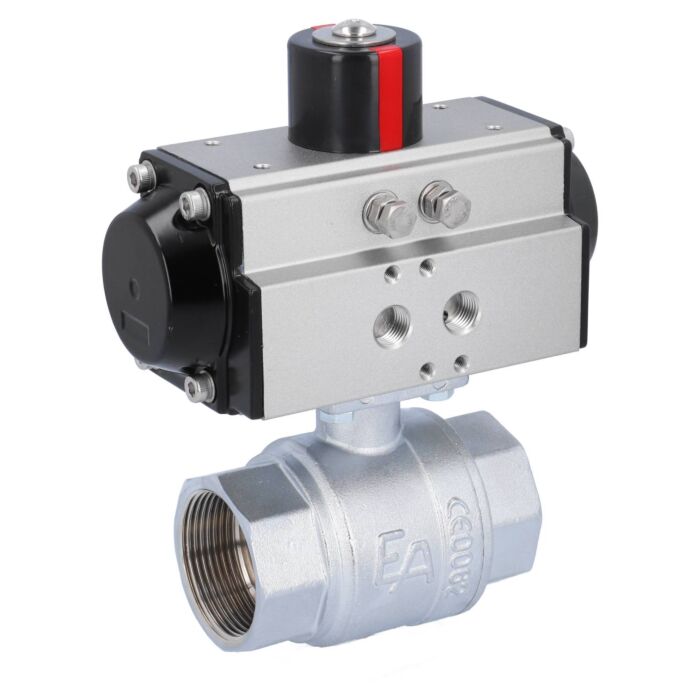

Kugelhahn KA 11/2", mit Antrieb OD50 Messing/PTFE-FKM, doppeltwirkend
Bauform
2-Wege Kugelhahn mit direkt aufgebautem pneumatischem Antrieb.

Kugelhahn
Zweiteilige Körperkonstruktion, wartungsfrei, mit vollem zylindrischen Durchgang und Flanschplatte für Antriebsaufbau. Mit Stempelung nach AD-Merkblatt A4.

Antrieb
Ganzmetall Ausführung in Doppelkolbenprinzip. Zweifach einstellbare Endpositionen für AUF und ZU. Genormte Schnittstellen für Signal- und Steuergeräte nach EN 12116. Mit optischer Stellungsanzeige.

Betätigung
Pneumatisch doppeltwirkend

Einbaulage
In jeder Lage

Lieferbare Zusatzausstattung (Optionen)
  • Magnetventile
  • Stellungsanzeigen
  • Stellungsregler
  • Pneumatikzubehör

2 Endschalter elektrisch/mech., max.250V, IP67, im Alu-Gehäuse, M20x1.5, opt. Stellungsanzeige
Bruttopreis 52,36 € 44,00 €
3/2-5/2-Wege Magnetventil, Namur, 24V DC 1/4", 1.5-8bar, mit Handnotbetätigung, Alu/NBR
Bruttopreis 28,56 € 24,00 €
3/2-5/2-Wege Magnetventil, Namur, 230V 50/60Hz 1/4", 1.5-8bar, mit Handnotbetätigung, Alu/NBR
Bruttopreis 28,56 € 24,00 €
Werkszeugnis DIN EN 10204-2.2, Versand erfolgt sep. mit der Rechnung
Bruttopreis 17,85 € 15,00 €

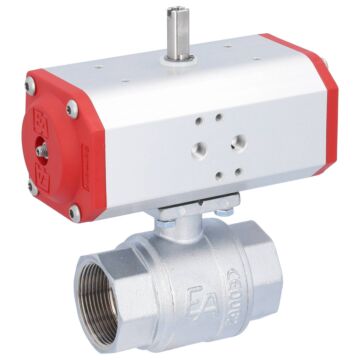

Kugelhahn KA 11/2", mit Antrieb ED55 Messing/PTFE-FKM, doppeltwirkend
Bruttopreis 190,40 € 160,00 €

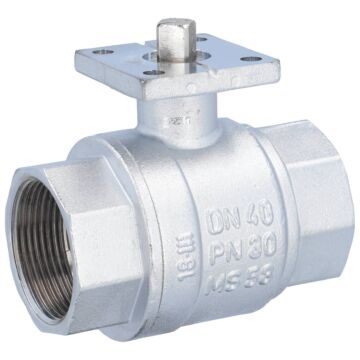

Kugelhahn 11/2", PN30, Messing/PTFE-FKM Flansch für Antrieb,voller Durchgang
