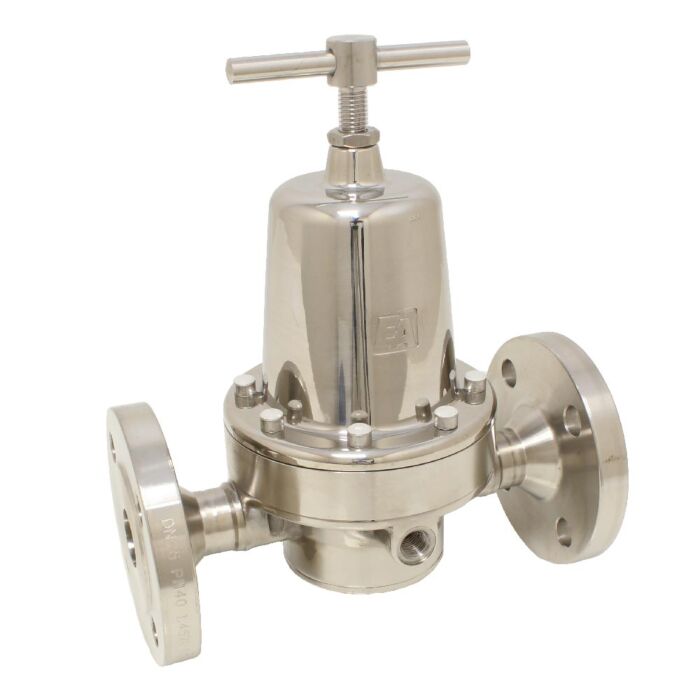

Druckminderer, DN50, Edelstahl/PTFE-FKM, FL, Eingangsdruck: max.25bar, Ausgangsdruck: 2-10bar

DM3805071-03/16-G
Gehäuse aus rostfreiem Edelstahl
Druckminderer, DN50, Edelstahl/PTFE-FKM, FL
Eingangsdruck: max.25bar, Ausgangsdruck: 2-10bar
Listenpreis 1.337,00 € Preis ohne MwSt.
Verfügbarkeit
Liefertermin anfragen

Federbelastetes Druckreduzierventil in 3-teilige Körperkonstruktion, komplett aus Edelstahl gepaart mit Dichtwerkstoffen wie NBR, EPDM, FKM und PTFE-beschichteten Membranwerkstoffen machen diesen Druckminderer resistent gegen fast alle Durchflussmedien oder Umgebungseinflüsse.

Der Druckminderer ist in 3 Gehäusegrößen lieferbar, die eine exakte Auslegung an die erforderliche Druckflussleistung ermöglichen:

  • Gehäusetyp 01 ist für eine Leistung von bis zu 1.000l/h bei einem ?p von 1 bar ausgelegt
  • Gehäusetyp 03 hat einen max. Durchlass von 4.000l/h ebenfalls bei einem ?p von 1bar
  • Gehäusetyp 05 mit einer Durchflussleistung von 7.500l/h, gemessen bei einem ?p von 1 bar

Nach Druckstufen abgestimmte Federn gewährleisten jeweils eine hohe Wiederholgenauigkeit der eingestellten Ausgangsdrücke. Bei der Ausführung für Gase wird zusätzlich eine Dämpfungselement eingesetzt, das Geräusche und Schwingungen reduziert. Die Druckminderer sind an dem „-G“ in der Artikelnummer erkennbar.

Speziell für die Lebensmittelindustrie entwickelt überzeugt der Druckminderer durch geringe Todräume. Alle medienberührenden Teile können drüber hinaus auf Wunsch auch elektropoliert werden. Der Federraum wird durch eine Membrane von dem Durchflussraum getrennt.
Der Druckminderer ist mit Dampftemperaturen bis +150°C sterilisierbar. Für eine einfache Innenreinigung kann der Deckel abgeschraubt werden. Die O-Ringabdichtung vor dem Gewinde sorgt dafür, dass sich keine Produkte im den Gewindegängen ablagern können.

Die kompakte Bauform ermöglicht einen Einbau auch bei beengten Platzverhältnissen. Die Einbaulage bleibt dabei ganz Ihnen überlassen. Durch die hochglänzende Oberfläche bietet sich ein Einbau im direkten Blickfeld des Bedieners an und ermöglicht dadurch eine leichte Bedienbarkeit.

Durch die verschieden lieferbaren Anschlussarten ist eine leichte Einbindung in Ihr Rohrsystem möglich, z.B.: Gewinde, Clamp- oder Flanschanschlüsse, Anschweißenden nach DIN 11850-2 oder ISO 4200, Milchrohrverschraubungen und vieles mehr.



END-Armaturen – Edelstahl Druckminderer online bestellen



Funktionsweise

Der abströmende Betriebsdruck steht unterhalb der Membrane an und wirkt als Gegenkraft zu dem, im atmosphärisch belüfteten Gehäuse, montierten und vorgespannten Federpaket. Wenn die Druckkraft des abströmenden Mediums die Federkraft übersteigt, schließt der Ventilsitz des Druckminderers den Durchfluss ab.

Diese Position bleibt so lange erhalten wie keine Entnahme auf der Abgangsseite stattfindet. Durch eine Entnahme verringert sich die Kraft unterhalb der Membrane und die höhere Federkraft wirkt öffnend auf die Ventilsitzdichtung.



Einstellung

Die Einstellung der Druckminderer erfolgt immer ohne Fließbewegung, das Manometer zeigt also den statischen Druck an.

Erhöhung des Abflussdruckes:

Einstellschraube im Uhrzeigersinn drehen

Verringerung des Abflussdruckes:

Einstellschraube gegen den Uhrzeigersinn drehen. Etwas Medium entnehmen und dadurch den Druck zurücknehmen. Die Einstellschraube anschließend bis zum gewünschten Druck anziehen.
Ein Druckabfall während der Medienentnahme ist normal, er ist auf Druckverlust zurückzuführen.





Größenbestimmung

Druckminderer müssen entsprechend der zu erwartenden Durchflussmenge (Richtwerte siehe DVGW-Arbeitsblatt W314) dimensioniert werden. Dabei sollte die Durchflussgeschwindigkeit bei Wasser 2m/s nicht überschreiten. In der Praxis geht man von Werten zwischen 1 und 2m/s aus.
Für Druckluft liegen die Durchflussgeschwindigkeiten bei maximal 10m/s.
Gerne legen wir den für Ihren Anwendungsfall passenden Druckminderer aus. Bitte füllen Sie hierfür den Ventildaten Ermittlungsbogen für Druckminderer aus.

Weitere Informationen
Artikelnummer DM3805071-03/16-G
Bezeichnung Druckminderer, DN50, Edelstahl/PTFE-FKM, FL, Eingangsdruck: max.25bar, Ausgangsdruck: 2-10bar
Gewicht [kg] 10.890000
Mittel gasförmig
Manometeranschluß ja
Kv-Wert 7,5m³/h
Größen DN050
Gehäusematerial Edelstahl
Kugelmaterial 0
Dichtungsmaterial FKM- PTFE beschichtet
Spindeldichtungsmaterial 0
Anschlussvariante DIN-Flansch
Anschlussgröße 50
Mediumtemperatur von [°C] 0
Mediumtemperatur bis [°C] +150
Gehäusedesign 0
Downloads
Datenblatt
Datenblatt DM
Ventildaten Ermittlungsbogen
Anleitung
Anleitung DM
Zertifikat
Qualitätsmanagement Zertifikat
